九阳JYC-21ES17触摸型电磁炉,该机开机不久,炉内传出“啪”响声,随即死机,指示灯及显示屏熄灭,电磁炉不加热。

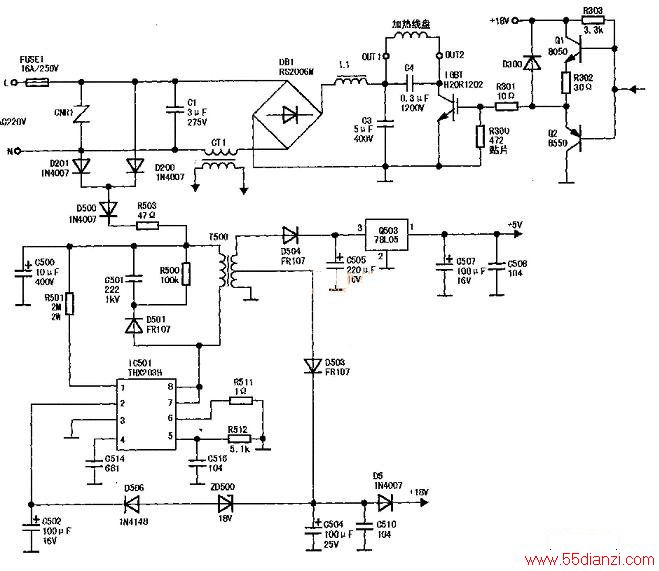

根据故障现象分析,判断是高压电路或高频谐振电路发生短路故障引起的,相关电路如下图所示。
拆开外壳,卸下主电路板(型号为HC-C-690HD)查看,发现保险管FUSE1爆裂,这说明电路存在严重短路故障。用万用表检测整流桥DB1内部两只整流管短路,滤波电容C3外壳顶部爆了一道裂缝,测其两端短路。检查谐振电容C4,门控管IGBT,分压电阻R300、R301,驱动管Q1、Q2及其外围元件均正常,由此确认,由于C3短路,电流急剧升高,从而击穿DB1并殃及FUSE1,引发本故障。更换FUSE1(16A/250V)、C3(5μF/400V)后通电试机,电磁炉正常加热,故障排除。
