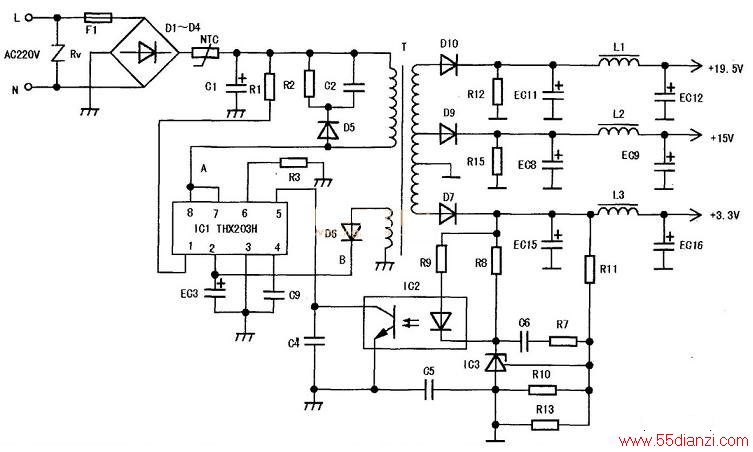

接到该机,确认是开关电源芯片损坏,在路测其开关电源部分,除不知名的8脚集成块损坏外,F1也断路了。为便于维修,特根据实物绘出如下图所示的电路图,通过下图可以了解IC1的工作状况。但查了很多资料,没有找到IC1同类型的集成块,只得将此故障件放下待修。
偶尔在翻杂志的时候,发现有同类型的电路图,已知IC1是电流模式PWM控制器,其型号为THX203H,但本地无此件卖,只得另辟途径。结合大量低功率开关电源应用电路分析比较,易购的智能芯片Viper22A完全能够代换THX203H。

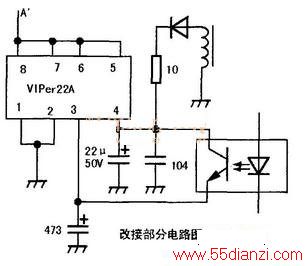

代换部分电路如下图所示。首先拆除已炸裂的IC1,拆除电阻R1、R3、EC3、C9,清除电路板上的铜箔,将VIPer22A装到原IC1的脚孔上,再将代换的元件按图2一一对位焊上,A对A′、B点增加一只10Ω、1/4W的电阻,适当调整R9的阻值,去掉C5后在交流输入L端串接一只25W的白炽灯.通电.测其负载三路输出电压为+19.5V、+15V和+3.3V,十分稳定;将负载接上,整个电路工作恢复正常。
