此机采用的是ZL10039 +GX6101p+A29L040L方案，故障现象是打开电源开关后整机无任何反应。

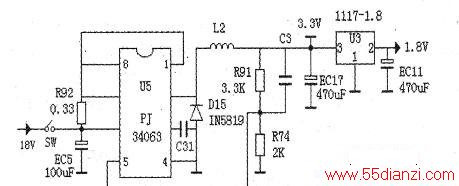

该机采用外置18V供电方式，主板上一组3.3V电压是18V经U5(PJ34063)降压后获得，另外一组1.8V电压是3.3V经LD0芯片U3(IL1117-1.8)荻取。通电后测量机器f8V输入端口处电压在16.5V左右跳变，怀疑18V电源适配器有问题，打开后发现开关芯片DH321引脚均存在不同程序的虚焊现象，对其一一补焊后18V电压稳定了，不过机器仍然不能开机。再测U3输入端口脚无3.3V电压，很明显是以U5(PJ34063)为核心的3.3V电压产生电路有异常。整个3.3V生成电路原理如下图所示．PJ34063是双极性线|生集成电路，可根据需要组建成升压或降压电路，其输入输出电压绝对值之和不得超过40V，内部开关管允许的峰值电流为1.5A。由于本机中18V转换成3.3V是降压形式，输出电压计算公式为：V=1.25(1+R91/R74)。目测U5外围元件无异常现象，不过将整个PCB板翻过来看时发现U5很多引脚也存在虚焊现象，加锡补焊后通电复测3.3V电压已经正常，同时1.8V电压也正常了。
接上电视机后能正常收视节目了，以为故障完全排除了，就在笔者准备按压前面板上按钮时突然发现前面板上的数码管无显示，无奈又检查连接前面板与主板间的排线，原来3.3V送到前面板的排线插针又有虚焊现象，补焊后一切恢复正常，故障彻底解决。
