用于接收76.50E华卫节目的新星一号接收机突然接收不到任何节目，初步怀疑楼顶的45cm天线发生偏移导致此故障，于是带上D520高清寻星仪和寻星馈线来到顶层去对星。接上馈线和寻星仪后，打开电源开关，没想到D520便鸣叫不止，同时屏幕闪烁“short(短路)”字样，很明显是高频头发生短路故障造成的。经仔细检查发现是由于接收76.5°E卫星时天线仰角太低导致OS525Ku头馈源盘微微向上翘起，加上时间过长，又引起馈源盘上的塑料盖损坏，这样雨水进入高频头内就无法流出，估计一段时间后雨水就通过极化针慢慢渗透到内部PCB板，从而导致短路故障。拧掉高频头上的4颗螺丝后打开外壳，里面确实有很多水流出，看来猜测完全正确。

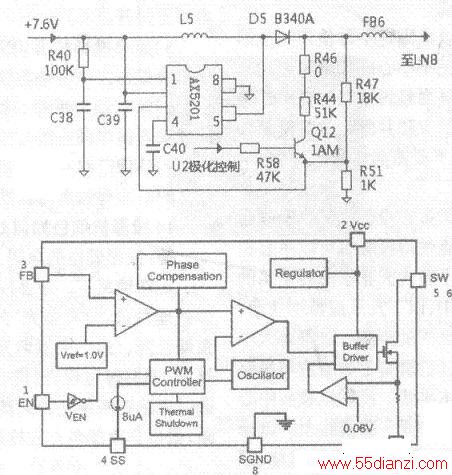

找来一只正常的Ku头换上，接上D520高清寻星仪后仍然呜叫不止，后来干脆拧下馈线开机还是呜叫，很明显D520寻星仪因之前的高频头故障而损坏了。用万用表测量LNB端口电压为ov．初步估计极化电路异常。D520高清寻星仪极化电路见上图所示，它以台湾亚瑟莱特公司(Ax-elite)生产的高效率DC/DC转换芯片AX5201为核心组成。
AX5201输入电压3V～20V，输出电压3.3V～32V，开关频率500kHz，内置N沟道大功率MOSFET管，可通过EN允许脚控制其处于休眠或工作状态，内部方框原理如下图所示，各引脚中文含义分别是：EN为使能允许控制、VCC为工作电压、FB为反馈信号输入、SS为软件启动端子、SW为开关输出、PCND为电源地以及SGND为信号地。在D520极化电路中，电池输出的7.6V电压加到AX5201工作电源Vcc脚，同时经R40和C38给EN脚一个先低后高的变化电压以开启AX5201至正常工作状态，L5和D5组成升压电路以便将输出电压转换成所需的电压．R44、R46、R47、Q12及Q12组成取样电路以改变输出电压的高低，当Q12导通时R44与R46串联后再与R47相并联，由于并联后整体阻值会变小，因此输出13V左右垂直极化电压；当Q12截止时R44和R46承开路状态，相对于之前的并联电路而言整体电阻会变大，这时便输出18V左右的水平极化电压。拆开机器观察PCB板发现AX5201旁的电感L5已经脱落，应该是LNB短路后导致流过L5的电流过大，当L5发热量过大时引起脱落（因为使用前接到家里另一套中九设备完全正常）。于是用铬铁重新补焊好L5，通电测量极化电压已输出正常，接上室外单元也可以完成正常的寻星功能，至此故障修复。
