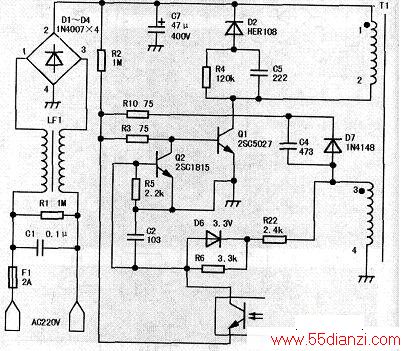

首先检查F1电源总保险已熔断,根据以往检修经验,此故障多出在保护电路。F1为高压侧短路过流保护:D2、C5、R4构成开关尖峰吸收电路,以保护开关管Q1;过压保护电路由R22、D6、R6等相关网络构成。当稳压回路失控时,反馈线圈的感生电动势升高,击穿D6迫使Q2导通,Q1截止,电源停振。进一步检测Q1、Q2、D7,发现三个元件同时损坏,分析原因应是市电突然上升,尖峰吸收电路失效造成。更换Ql、Q2、D7后,机器恢复正常,故障排除。相关电路见下图。
