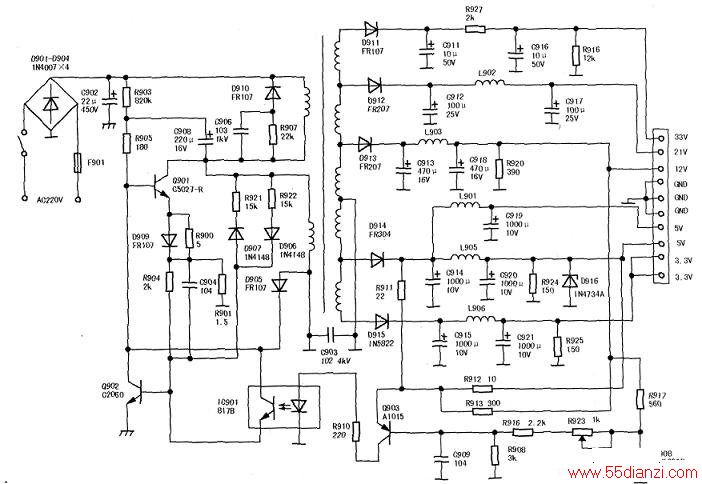

打开机盖，直观检查各元件，未发现变色、烧焦、炸裂等现象；粗略测量各组电源输出电压，比电源板标注电压值严重偏低，其中5V组电源输出电压为OV。电源有输出电压，表明电源已起振，电源发出“吱吱”声多是由于负载过重或存在短路故障引起的。根据故障现象分析，5V电源支路及与该支路相关联的主板电路发生故障的可能性最大。
拨下电源板与主板间的连线，故障依旧，说明故障发生在电源电路；关闭电源，测5V电源支路输出端对地电阻阻值为0Ω，查该支路发现稳压二极管D916已击穿。拆下D916后接通电源，复测5V电源支路输出电压，但还没等实施测量，12V电源支路中滤波电容C913即突然炸裂，只好立即关闭电源。12V电源支路中滤波电容C913炸裂，除了滤波电容本身质量问题外，应是电源输出电压升高所致。对电源各支路标注输出电压值与相应支路滤波电容耐压值进行比较，只有12V组电源输出电压值与滤波电容耐压值(16V)间相差范围较小，如果各组电源输出电压同比例升高，12V组电源支路中滤波电容应最先击毁，而电源输出电压升高的原因只能是稳压控制电路失控。
按照上述思路对由光电耦合器IC901(817B)和Q903(A1015)等元件构成的稳压控制电路进行重点检查，结果发现Q903已损坏。更换Q903、D916、C913后通电试机，故障排除。
