廉价而实用的电吉他音频放大器

廉价而实用的电吉他音频放大器

点击数:7957 次   录入时间:03-04 11:58:30   整理:http://www.55dianzi.com   音视频视盘-录放机-MP4

  市场上成批生产的吉他音频放大器,一般都带有一些很少使用的功能,如:增益和音调控制功能等,同时却缺乏一些更为实用的功能,如:扩展的麦克风和另一个吉他插口。因此,初学的音乐爱好者将钱化在这些放大器上面,不如购置其他附件或更好的吉他。这里介绍一种使用耳机的简单的实用放大器。它以价格低廉的集成电路为主要部件,很容易装配制作,效果又很好。如果还希望它能产生几瓦的输出来推动扬声器,使声音足够响亮,也只需要增加一个便宜的功率放大级和几个零件即可。

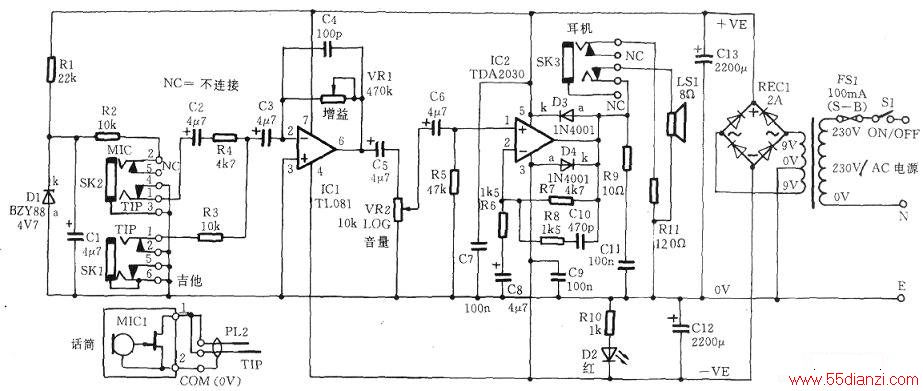

  放大电路吉他实用音频放大器的完整电路如下图所示:它由一个反向前置放大IC1和一个单片功率放大IC2组成。线性放大器IC1作为预放级,具有可变增益控制装置。

电吉他音频放大器电路



  通过调整VR1可以使增益调整为所需电平(最大可达100倍),因此,此线路可以与最低效率的吉他音频信号采集器相匹配。

  批量生产的许多小型吉他放大器常以音质控制为特色。但是,这种功能对于大多数本身具有完备的音质控制的电吉他来说,实际上是多余的。因此,本设计中不包括这些功能。

  前置放大器的输出(IC1的第6脚)经由音量控制器VR2送给功放级。功率放大器IC2以常用的TDA2030为核心。如果对失真度要求不高,IC2能提供高达24W的音频输出功率。当然功率大小也与使用的电源电压和扬声器的阻抗有关。使用较低的电压,使输出功率为6-10W可能更为合适。

  如果需要,可以很容易地通过减少扬声器的阻抗或增加电源的电压来增加输出功率,不需要改变线路中元件的参数。当然,需要注意,IC器件的最高电源电压是36V。虽然TDA2030具有良好的过压保护功能,但从可靠性方面考虑,不应该在过高的电压下使用这些器件。

  通常音乐电流有较高的峰值,而平均消耗功率则较低,因此不必过于关注器件的散热性能。即使在持续的负载下,器件温度也能较好的保持在安全范围之内。

  由于电路保持与扬声器连接(除非使用耳机),故输出短路的可能性也很少。线路中有一个可选件一输出插座SK3,用于将耳机连接到扬声器的位置,耳机插入后扬声器自动断开。同时耳机与电阻Rll串联,以防止过载。连接方式见图1和图3。耳机的插口和电阻并不安装在线路板上。要注意,两个耳机各有32Ω电阻,相互串联连接。

  电源供给

  由电源变压器Tl、整流桥REC1、和滤波电容C12、C13组成电路的供电电源。可以提供±12V直流电压,也可以作为单相电源来使用。电路特点是:不需要与扬声器匹配的大容量电容,可以消除一般电路中伴随这种放大器的烦人的开关噪声。电路的相对阻抗较低,可检测到的交流声和噪声很低。以致于需要一个发光二极管D4来指示电源接通,以提醒用户关机。

  驻极体话筒的接入

  在边弹奏边歌唱的情况下,往往琴声大于歌声,如果,放大器配置话筒插口,则方便很多。

  然而很多吉他放大器都只有一个输入口,无法轻易地连接麦克风。

  本设计中增加了一个音频混合器,从而消除了这一不足。

  与头戴式耳机组装在一起的一般是带有场效应管放大器的驻极体话筒。它需要一个小的电压源(1.5~5V)和负载电阻来驱动。因此要增加一些相关的元件来支持。

  标准SV电源,由主电源通过电阻Rl和稳压二极管分压取得。同时R2作为场效应管的负载电阻,也装在话筒盒内。

  立体声耳机插口(SK2)用于将麦克风连接5V电源。一般信号由中心针和外部地线(0V)取得(话筒中,中心针接第2接线端)。也可以使用其他类型的不需要电源和电阻的话筒,此时5V电‘源将直接通过话筒的单声道开关短接到地,对放大器和话筒都没有危险。

  来自话筒的信号通过另外的输入电阻R4馈送到放大器的输入端。其值与电位器VR4一起决定了这个通道的增益。试制中发现l0kΩ的电阻比较适宜。如果需要也可以改变阻值,但阻值过高将引起增益下降与噪音。电路中IC1组成了一个理想的信号混合器。

  放大器的反向输入端(第二脚)被看作‘虚地’。之所以这样称呼是因为:线性放大器IC总能保持其反向输入端为0V。当输入电压的改变引起输出电压的变化时,因为反馈电阻VR1的阻值比输入电阻高,故引起的电压变化大于电压增益的改变。线性放大器总是试图保持其两个输入端在同一电位,在这种情况下就是0V。这意味着:

  话筒通道不会受通过电阻Rl连到这一点上的电吉它的音量和音调变化的影响。




www.55dianzi.com

  信号的混合

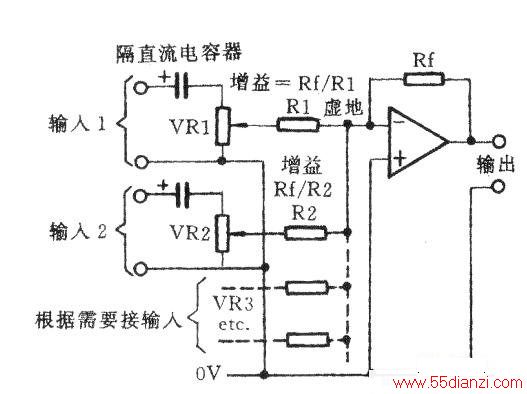

  一般的‘虚地’混合器电路如下图所示。完全可以简单地增加新的插口以连接另外的吉他或类似磁带录音机,CD机等信号源。只需如图所示通过各自的电阻接到IC1的反向输入端。当然电阻的阻值需要仔细的选择,以防放大器过载。例如:CD机的输出比吉他强,因此其输入电阻值应该大一些。此外,如果每个通道如图所示分别设一个音量控制器也很好,可以与直流耦合电容相配合,防止其他设备输出的直流改变预放级的偏压。本设计中没有单独控制话筒音量的装置。因为在用VR2控制总音量的同时,吉他等装置都能够自己控制其相对音量。

混合器电路



  电路组装

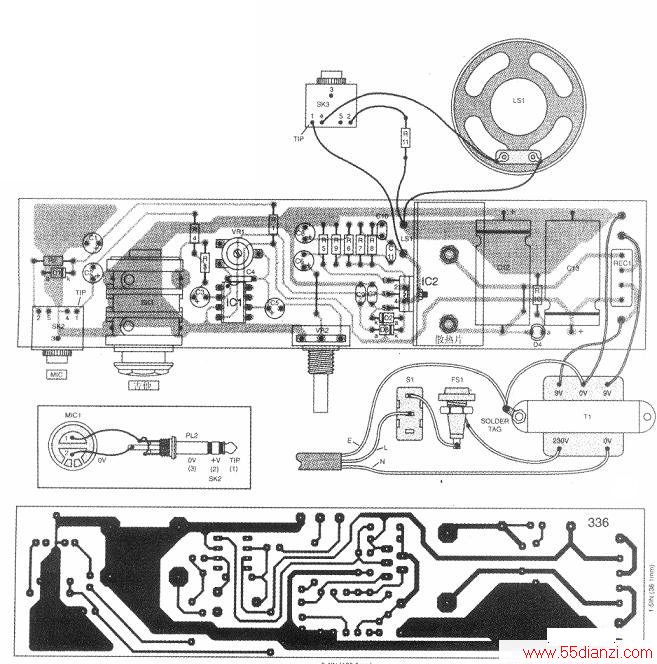

  注意:本电路由市电供电,因此没有经验的人不要尝试进行组装,免得发生危险。使用印刷线路板(PCB)使得吉他放大器的构建十分容易。PCB内部连线及同等大小的铜箔布线图形如下图所示。装配开始时,先将扬声器和变压器的连线插脚插入板上。

布线图形



  焊脚插紧后,再按照元器件的高度,逐一插装电阻,二极管,电容器等元件。当然要注意确认二极管和电解电容器的正负的极向。

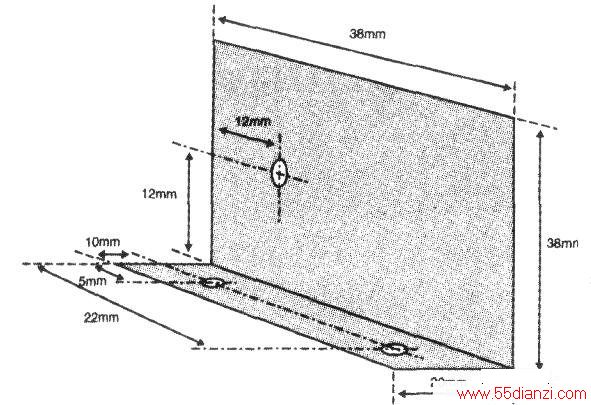

  注意:跳线和电阻要放在C12和C13的下面,显然应在电容器安装前插入。在C6和VR2之间也有一条跳线。虽然IC1不是CMOS器件,对静电不是很敏感,但也最好安装一个插座,以防止焊接时过热,而且拆卸也方便。安装音频功率放大器前最好按下图准备一个散热片。本机中是用一个可在商店买到的L型铝板制成的。也可用合适的成品散热器。

散热片

  先装IC2到板上,但管脚不要焊接。然后装上散热片,用两个螺钉固定住。再将IC2固定到散热片上。

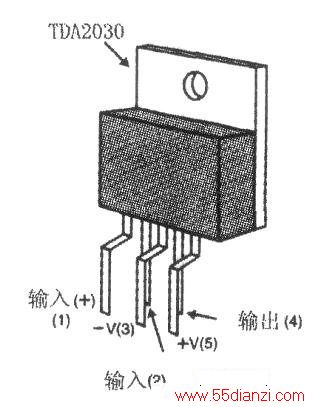

  大多数元件的引脚已预先成型,TDA2030的引脚有垂直和水平两种安装方式。一般使用垂直方式安装。在散热片IC2的翼片间涂抹硅脂有助于集成电路热量散发。另外,IC2和散热片之间不能垫云母片或其他绝缘物体。由于散热片用于将电源负极与IC2连接,所以一定不能接地或接触电路的其他部分。TDA2030的参考引脚图见下图。

TDA2030的参考引脚图



  另一个需要提及的元件是整流桥,额定电流2A,但1A的器件也可以使用,元器件表中未列出。

  虽然器件的外型不同也可以使用,但由于线路板作为在线插件设计好了,所以应尽可能购买所推荐的型号,免得要弯折许多引脚。

  首先仔细检查线路板,确认在引脚之间没有溅落的焊锡,所有的焊点焊接牢固。然后,完成扬声器和电源变压器到主板的连接。由于备件中没有变压器支架,因此应避免选用直接安装到线路板上的变压器。变压器需要安装在另一个板上或扬声器音箱中。

  具体做法,可由个人决定。

  要仔细看清变压器次级绕组使用的是带有中心抽头的线圈,还是两个线圈串联。一般输出电压为9V~0V~-9V,稍高也可以。

  记住:变压器输出电压标注的是输出额定电流时的电压平均值,在整流和滤波后的直流电压将接近交流电压的峰值(约为平均值的1.4倍)。由于这种放大器电路在无信号存在时输出的电流较小,所以最终的电源电压可能高于变压器的额定值。因此,需要测量电源电压,确认其不超过集成电路的标称值(±18V)。变压器的中心抽头接0V(即印刷电路板接地端),其余两根引线可以任意接另两个端子。

  电源连线的所有接点要绝缘,确保在设备工作中不会由于不小心而碰到。电源开关和保险必须安装在电源火线上,并且用合适的卡子固定住。扬声器用适当长度的导线连到输出端。如果有耳机插孔,要安排成插入耳机时扬声器切断,因此需要一个插座开关(见下图)。
