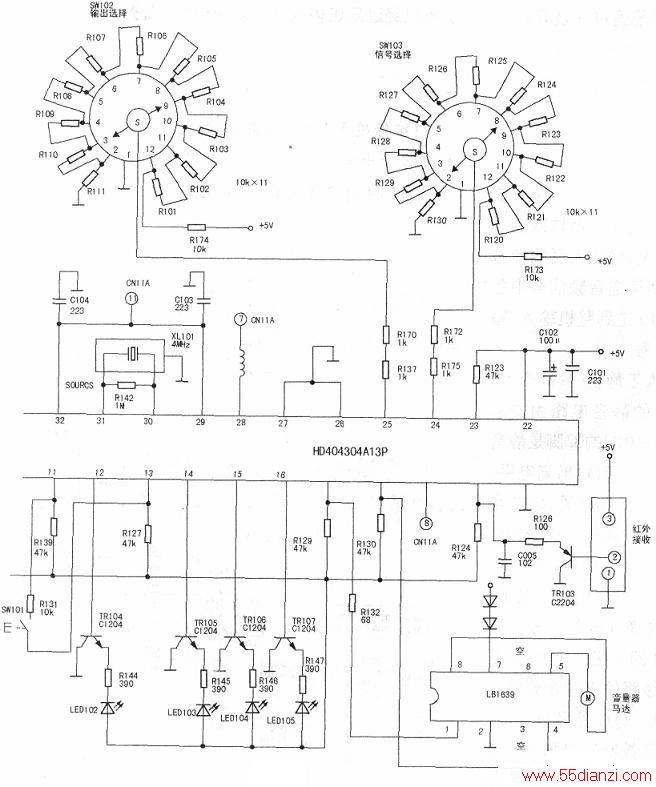

为了维修方便，把天龙PMA-980RG功放CPU控制板电路和输出继电器相关电路实测出来。电路如如下图所示。
该机背板喇叭接线端子有A组和B组4个接线端子。面板操作开关有四种控制方法：A组输出，B组输出，A+B组输出，OFF。实际上只要A、B输出即可满足要求。输出信号选择开关是6对触点旋转式组合开关。

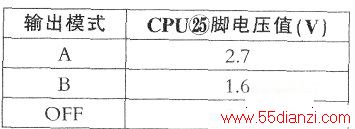

这个切换开关有12个切换点外接电阻，+5V电压通过这12个10kΩ电阻接地。在这个电阻链中，每一个电阻接一个刀开关点，旋转开关每切入一对点，就选择一个电压值。这个切换电压输入到CPU的（25）脚（CPU型号HD404304A13P）。CPU根据（25）脚的电压变化来判断输出方式。实测出了3种输出模式，CPU（25）脚的电压值如下表所示。
由于输出选择组合开关长时间使用后，开关内部接触不好，使CPU（25）脚电压出现波动，放音时，输出端CPU④脚（带B继电器）和⑤脚（带A继电器）的电压由高电位4.17V变成0V，位A或B继电器释放，造成突然停止或不停地吸放。
如果直接使A或B继电器长期吸合，又会使延时接负载功能丧失。这个组合开关新品无法买到。怎么维修好昵？既然通过控制CPU（25）脚电压，即可控制输出继电器，那么就可以用电位器调压来固定选择A继电器吸合。
这里选用一只方形高精度5kΩ微型电位器作电压调整。接法：中间脚直接焊到CPU（25）脚，上脚用细铜丝连到CPU（22）脚（+5V电源脚），下脚用细铜丝连到接地点。用AB胶把电位器粘在电路板上，再用胶布包好电位器引脚。把电阻R137的一个脚焊下脱开电路板，切断输出选择开关到（25）脚的连接。
开机，面板上“A”输出LED灯亮，延时8sA继电器吸合。由于新电位器的中心抽头在中间位置，开机后CPU（25）脚的电压为2.7V。这一疑难故障，用一只电位器就排除了。
