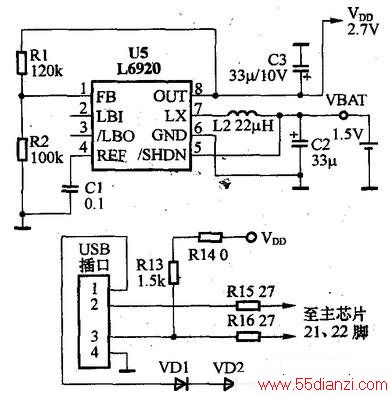

该机是采用89C51方案的MP3播放器，主芯片U1为美国Atmel公司的AT89C51SND1。由于通过USB插口供电能开机，所以可以初步判断故障发生在主芯片外的电源电路中。该机电源电路是由电源集成电路U5(L6920)为核心构成的小功率开关电源，如图所示。
1.5V电池电压通过L2加到U5的7脚，经U5变换后从8脚输出电压，由电容C3滤波后输出电压VDD，供主芯片等电路使用。L6920采用TSSOP8引脚封装，输出电压可通过U5外接的两个电阻R1、R2来进行调整，范围为2V～5.2V，本机输出为2.7V的整机电源电压VDD。当使用USB插口供电时，外部的USB 5V电压通过插口进入播放器，再经二极管VD1和VD2降压后送出VDD电压，供主芯片等整机电路使用。检修时，拆机检查U5(L6920)电源电路，结果发现U5输入电压正常，但是输出电压只有0.5V，明显低于2.7V正常值。再检查U5外围电路，没发现印制线路短路、断路现象及元器件损坏，所以基本判断U5损坏，更换新件后故障即被排除。
小结；本例是电源电路损坏而引起的不开机故障，至此，例l～例3已经介绍了造成不开机故障的最常见三种原因。实践表明，除了固件方面的原因外，硬件原因主要就这三种，检修时重点注意这些原因，往往可收到快速排除故障之效。除了本例中的L6920电源集成块外，MP3播放器中常用的电源变换集成电路(Regulator)主要还有XC6206P332M、XC6206P302M、XC6206P152M等，其中XC6206P332M的输出电压为3.3V，XC6206P302M为3．OV，XC6206P152M则是1．5V。检查时可分别测量其输入输出电压是否正常，据此来判断故障所在。这些集成块基本都是SOT-23贴片式封装，拆卸、重焊时要小心仔细，避免损坏集成块或印制线路板。
