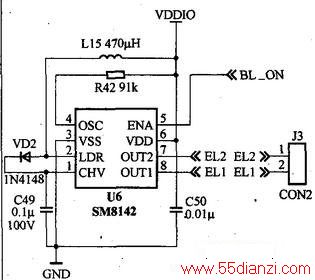

该机主要采用主芯片STMP3420的公版电路，相关电路参见下图。背光电路是以背光驱动集成块U6(SM8142)为核心组成的。U6与外接电感L15、二极管VD2和电容C49等组成脉冲升压驱动电路，将VDDIO低电压升至120V左右的脉冲电压，从7、8脚输出，通过EL1、EL2端和接插件J3，去驱动背光片发光。外接电阻R42决定驱动器的振荡频率，调整R42阻值可改变背光亮度。背光的开通与关闭由主芯片的GP9脚送出的BL—ON端电平控制，该电平加到U6的5脚(ENA端)，高电平时背光开通，电平低时背光关闭。无背光故障大都是背光电路无电源、集成块引脚虚焊、元器件损坏或主芯片控制线路断路、脱焊等所致。在本例维修中，先检查背光电路，结果没发现虚焊和断线现象。接着查背光电路电源、控制和升压电压(详见下述)，发现前两者正常，但后者很低，再查升压二极管和电容等元件，发现二极管D2损坏，换上新的1N4148后，背光恢复正常。
检修无背光故障，通常首先检查背光电路有无较明显的断路或脱焊等现象，然后测量U6的6脚的电源电压(正常3V～3.3V)、1脚升压电压(正常80V～120V)和5脚控制电平(应为高电平)。在电源电压正常的情况下，如5脚电平也正常，则故障在背光电路，由于外围元件不多，分别检查后若无问题，就很可能是U6损坏。如5脚电平不正常，应查和主芯片连接的线路是否断路等，通常以印制线路断路、脱焊较为多见。如果电源电压不正常，则应循序检查相应端头的电压。此外，背光暗大多是背光高压不足所致，是升压电路的故障，通常以C49或VD2性能不良等较为多见。
