索尼CDX-656单碟车载CD音响机故障为插入碟片，加载机构将第一碟托盘载入升／降伺服机芯内后，主轴电机带动碟片旋转，接着开始飞转。激光头组件搜索碟片的时间延长，最后主机显示“ERROR”，接着换碟。

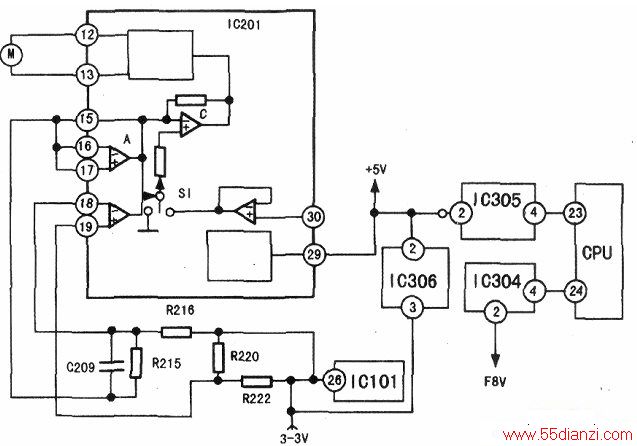

主轴电机飞转，说明主轴伺服电路不良，相关电路如下图所示。当在CD换片机内插入碟盒时，CPU的24脚输出+3.3 V左右的控制电压，使IC304输出+8 V左右的电压，向IC201供电。同时CPU控制升降机构使升／降伺服机芯上升到第一碟的位置，接着CPU通过IC201控制加载机构将第一张碟片载入伺服机芯内并被固定在旋转平台上。在此期间，IC201的29脚为0V，开关Sl与1/2 VCC相连，使放大器C的正、反相输入端电压相等，放大器输出为0V，从12、13脚输出的sP+、sP-驱动电压差为Ov，主轴电机不转。当CPU判断碟片已加载到位时，从CPU的23脚输出+33 V左右的电压，控制IC305输出+5 V电压，分两路输出：一路送入IC201的29脚，使放大器C的正相输入端与基准电压接通；另一路经IC306稳压输出+3.3 V的电压，为IC101 (DSP)供电。
同时，经R222、R220、R216、R215为18、19、15等脚供电，18、19脚电压相等，放大器B输出为0V，15脚电压为+3 V，使放大器C输出正电平，从12、13脚分别输出SP+、SP-驱动电压。使主轴电机开始旋转。此时，IC101启动聚焦搜索指令。使激光头组件搜索碟片，产生RF信号，IC101的26脚(MDP)输出主轴伺服控制信号，通过IC201使主轴电机进入恒线速状态。
根据上述原理，首先检查主轴驱动电路，发现R216开路。将R216(56 kQ)更换后，试机，故障排除。
分析原因：当R216开路后，主轴驱动电路失去主轴控制信号，导致主轴电机失控而飞转。
