经检查一只型号为2SC945的三极管炸裂，开关管估计也损坏了。

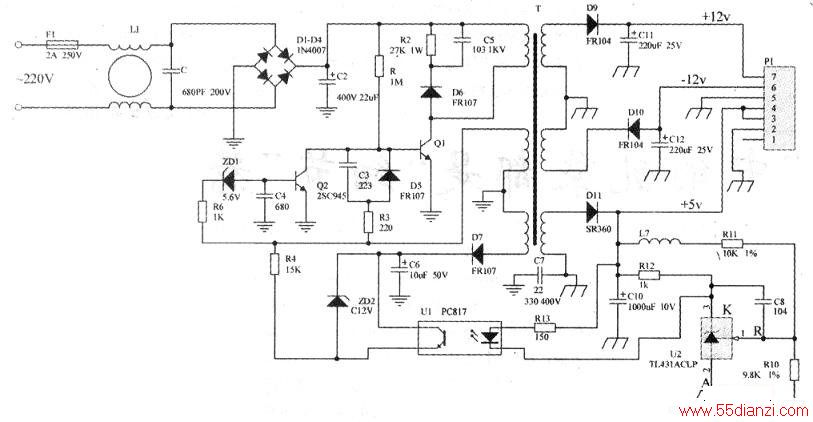

开关管Q1采用TO-220封装，上面的型号已经被打磨掉了，若当作三极管检测，则b、c间击穿，c、e间开路，由于不知道Q1的型号，不敢冒然更换，好在电路也不算太复杂，于是决定测绘出原理图便于维修，电路图见附图。
由于启动电阻R是1MΩ，而三极管作开关管的启动电阻一般比较小，所以Q1很有可能是场效应管，检查外围元件没有故障，Q2用2SC945更换，Ql决定用手头仅有的场效应管2SK955(800V5A125W)代换。由于安装空间所限，先把+300V滤波电容C2拆下来，把2SK955装上自制的散热片再焊好，最后装上C2，结果不小心把C2的引脚弄松动了，一通电，一道蓝光闪过，2SK955击穿，保险管熔断，经检查C2已经彻底开路了，把C2换新后．决定换用三极管做开关管试试，换上2SC5042(800V7A60W)，输出正常，整机可以工作，但是开关管过热，于是断定原开关管是场效应管。
买来彩电常用的场效应开关管2SK2645(T0-220F封装600V9A50W)，按原管的安装形式换上，整机工作异常，输出电压+5V极低，仅2V，关机后指示灯瞬间闪亮，+5V瞬间正常，好像开机时不启动，关机时才启动一样。怀疑推动管Q2的放大倍数小，开关电源带负载能力差，用2SC2383代换，取下2SK2645测试已经击穿，换为2SK955，结果又击穿了。
后查阅高斯贝尔ABS--208卫星接收机电源电路图得知，三极管作开关管的启动电阻可达1.5MΩ，于是用BUT11AF(1000VSA100W)做开关管，试机4小时，温升还不算高，按照《电子报》上介绍的方法在Q1的c、e间并联一只FR107，正极接地，工作也正常，温升降了不少，估计2SC5042不太适合做开关管，至此该机彻底修复。
维修经验：对于开关管损坏的开关电源的维修，换件后不要直接通入220V交流电，最好用调压器把输入交流电压逐步调高，看元器件外形是否异常，并随时检测相关元件的温度，异常要立即断电，避免故障扩大化。
