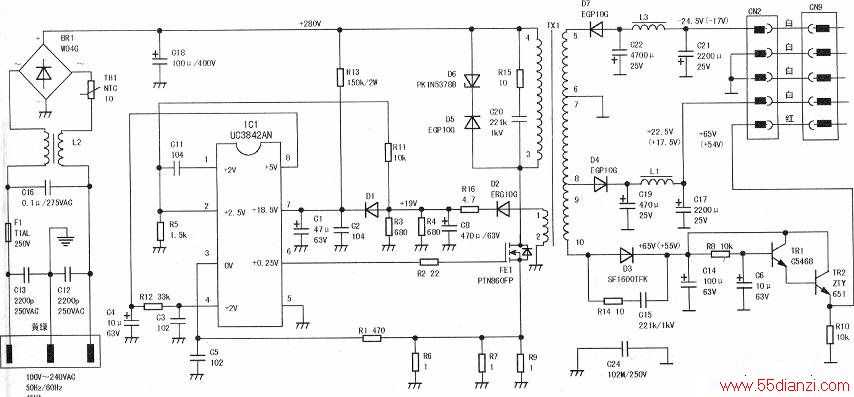

该机电源部分实绘电路如下图所示。电源芯片采用电流型PWM控制集成电路芯片UC3842AN。此机电路有两点不同:
一是反峰抑制电路中采用了5W/100V的稳压管D6来作为反峰钳位抑制;二是直流输出电路中有一路(+65V、空载)是延时输出,延时电路由R8、C6、TR1、TR2、Rl0组成,延时时间大约Is左右。
检测发现电源板上C1、C2、C8、D1、D2、R3、R4、R11、R13、R16元件位置处的敷铜箔已发黄变黑,但元件并未损坏,此段线路通往UC3842AN⑦脚供电端。空载通电,电源发出“吱吱”声,此时测得各路输出电压皆为OV,说明故障与负载无关。仔细检查电源板,发现输出端整流二极管D3( SF1600TFK)及尖峰吸收电路中的D6( PKIN5378B)击穿短路。SF1600TFK为快恢复二极管,参数为1A/1600V,现用BYT52M代替,BYT52M参数为1A/1000V。PKIN5378B为5W/100V稳压管,此管当地很难找,于是对尖峰吸收电路进行改动,如下图所示。
改制后空载通电试机,市电为AC 85V~270V时,电源均能稳定输出各路电压。
复原后带负载检测,一切正常,至此故障排除。
注:图中各处电压值为500型万用表在空载状态下测得,括号内的电压为复原后测得。
