厦华152 1569SEM数控彩显图像偏黄色

　　图像偏色，多为白平衡失调所致，尤其是采用分立元件构成的视频放大电路。
　　

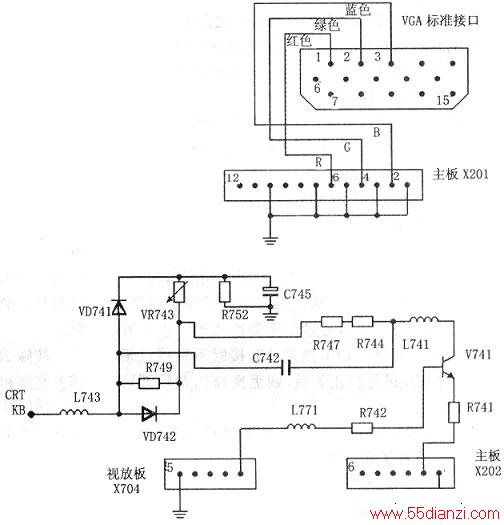

　　根据三基色混色原理，图象偏黄色，说明缺蓝色。首先，检查电脑显卡输出的三基色信号电路，见上图所示。
　　
　　发现接插件X201②脚等焊点有裂痕，遂补焊牢固；然后，检查蓝色视放电路，见下图所示。
　　
　　除了补焊零件引脚外，还更换了半可调电阻VR743/203，电容C745/160V/1μF、C742／100V/0.22μF和视放三极管V741/C3953。
