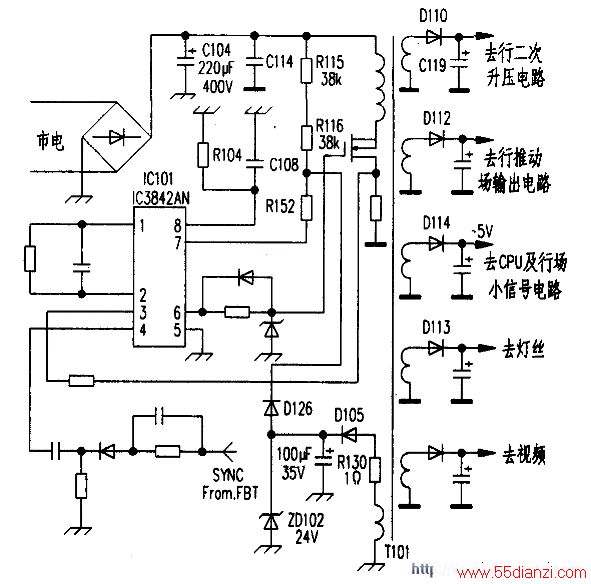

该机采用常见的UC3842为核心的开关电源为全机供电，见附图，开机后测开关变压器T101次级各整流电压均在正常值以下。且不停波动。根据以往的维修经验，初步判断故障点为次级某一支路有漏电或短路现象。使电源处于间歇振荡状态。所以一开始将维修精力放在次级的低压整流各支路上，重点检查了行二次升压供电电路、行管、逆程电容、二极管等易损元件。未发现故障元件。又查了行推动电路，也未发现故障。
最后检查了CPU及小信号电路（逐一断开次级高频整流管），主电压仍未明显上升。维修进入了困境。冷静下来后，分析只检查开关变压器次级的整流支路还不够全面，高压初级UC3842在启动时要求注入足够的电流。启动后要求由变压器供电。并要求电源电压大于17V（振荡后保持在15V），根据这一特点。如果UC3842正常启动后。开关变压器无法正常续流。UC3842也会不停地工作在“启动一保护一重新启动”的循环状态。
断电后仔细检查为【JC3842续流的元件（R130、D105、ZDl02、D126等元件），当用二极管挡测量ZDl02时，发现ZDID2反向漏电。由于D126的存在，使经R115、R116后的启动电压不致使ZDl02短路到地，所以出现了特别像次级短路的故障现象，迷惑了修理者。更换ZDl02后。整机恢复正常
