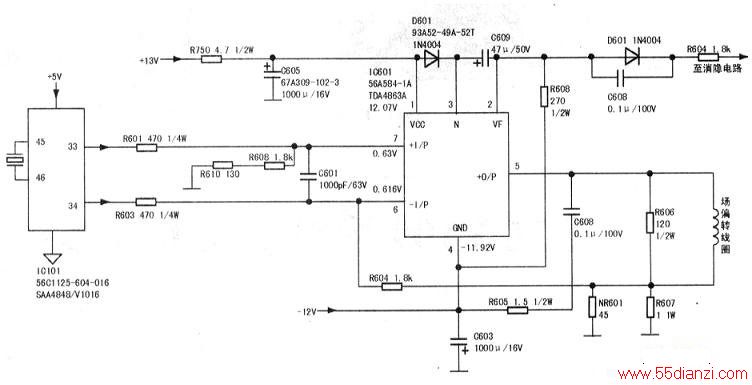

显示器有时出现水平一条亮线故障，有时又完全正常，根据经验判断应该是场电路某处虚焊造成的。经查资料得知，玛雅K75显示器实为冠捷代工，与冠捷771s显示器电路完全一致，相关电路见下图，从IC101（56C1126-604-016）33、34脚输出的V+、V-信号经隔离电阻R601、R602送往IC601(TDA4863A)⑥、⑦脚，TDA4863采用双电源供电，其中+13V来自开关变压器输出，-12V取自行输出变压器，放大后的场偏转电流经⑥脚送至偏转线圈。将IC601周围元件和IC10133、34输出脚相关电路补焊后故障不变，记得以前检修过一台顶部偶尔出现一条水平亮线的上广电SVA15C显示器，是由于行场处理芯片STV7778(24)脚场锯齿波形成外接电容虚焊造成的，因此怀疑本例与之相似。查看资料得知56C1126-604-016}艮本没有场锯齿波形成外接电容，其行场输出信号均是靠外接48MHz晶振分频得来的，因该机能正常开关且行信号正常，所以外接晶振应该是正常的。无奈之下，只有等待机器正常和出现故障时分别测量IC601各脚电压，如下表所示，可见当故障出现时②和⑤脚电压相差较大。代换IC601外围元件无效，网购一块TDA4863A代换后故障完全排除。
