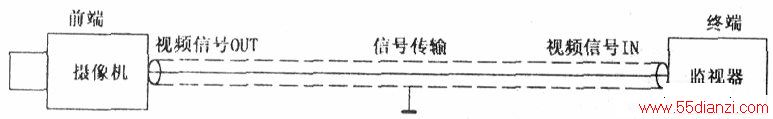

电视监视系统在工业上主要用于监视机械设备的运行状况。一般的工业电视系统如下图所示：摄像头输出的视频信号经同轴电缆直接传输给监视器。采用这种系统方式，在短距离传输的情况下，能够接收到良好的图像。如果传输距离较长，会使视频信号在传输中损耗一部分，使接收的图像信噪比差，不清晰。由于信号的幅值降低，厂房内生产设备所产生的干扰（主要是大功率的电动机和变压器产生的电磁干扰）窜入线路，在监视器上产生不停翻滚的横亮带，使本来已经很不清晰的图像变得更加令人难以接受。某单位为了解决此问题，曾在系统的前端加入一个视频放大器，结果接收的图像是清晰了一些，可是在放大信号的同时也把干扰信号放大了，其效果还是难以让人满意。解决图像质量差的简单方法是在放大视频信号的同时，把干扰信号滤除掉。可是在没有专业仪器的情况下，我们很难制出一个频带很宽且选频特性很陡的滤波器（视频信号的频带为0-6MHz而且频率特性很陡）。事实上，信号中的电磁干扰很难用滤波器消除，这是因为电磁干扰的频率是50Hz，恰在视频信号的带宽内。可见，使用视频放大器加滤波器的方法是很难行通的。
由以上分析可知，引起工业电视监控系统图像差的主要原因是，信号在长距离传输时损耗大且线路窜人干扰，即原因主要出在信号的传输上。如果我们改变信号的传输方式，把视频信号调制在某一频率，避开干扰频率，并提高视频信号的增益，在终端进行解调，还原出1Vp -p且无干扰的视频信号，将会使图像质量大幅度提高。

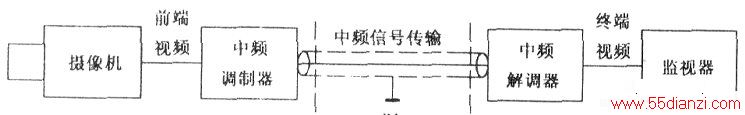

如下图所示，在原系统的前端加入中频调制器，终端加入中频解调器，把摄像头输出的视频信号调制成38MHz的中频信号，使传输的信号频率远远高于干扰信号的频率，这样就从根本上消除了干扰。控制调制器的增益，使调制后的信号电平在中频解调器的接收范围内，便可解调出1Vp-p的视频信号输出给监视器，此时所显示的图像将会达到令人满意的程度。
中频调制器可以使用影碟机上的射频盒，使用时须将射频盒中的射频振子取出，换成38MHz的晶振(型号为XP38)，其接线如下图所示。射频盒的增益为90dB，可有效传输300米。如果传输距离超过300米，可以在射频盒的后端加一个有线电视放大器。
因为中频信号的频率很接近1频道的频带，经实验证明是可以用的。
中频解调器其实就是电视机的图像中放电路。
。一般情况下，中放板在出厂时已经调试好，直接接入系统中就可以正常工作，不需再调整。

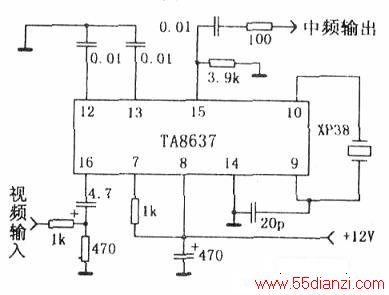

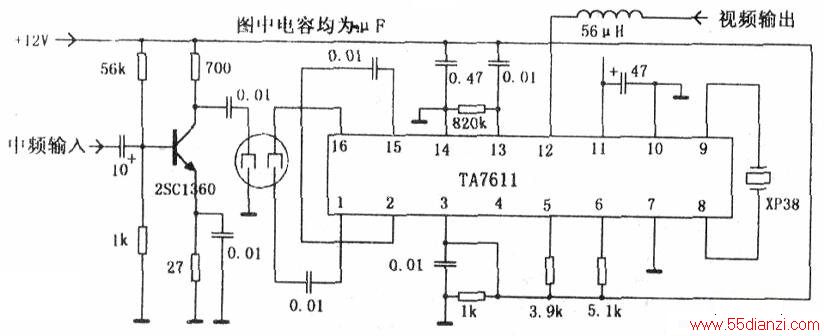

如果一些地区一时买不到射频盒和中放板，可以按下图所示自制一个。它们所用元件少且常见，线路也十分简单，比较适合业余制作，但其效果不及成品板。
信号传输之所以选用中频而不是射频，是因为这样可以省去高频头和调谐电路，使系统简单而且稳定，成本也降低了许多。如果监视器是利用普通电视机的AV功能，那么可以将视频信号直接调制在射频（注意：我国规定的工业电视频段为40 -68MHz，所以调制频率也应在这个频段内），再用普通电视机的TV状态接收，省去中频解调电路。
采用上述方法改造后，图像变得非常清晰，而且那条“令人心烦”的横暗带也彻底消失了。可见，改变工业电视监控系统的信号传输方式来解决此类问题，不但投入很少，而且收到的效果十分显着。
