当显示器出现指示灯不亮、黑屏，而且显示器内发出“吱吱”叫声的故障时，表明电源电路出现过流保护现象，即交流220V整流滤波电路后面的电路有短路故障，或电源负载有短路故障。
判断故障在电源电路还是在负载电路故障的方法是断开负载，接上假负载（接灯泡或电烙铁）。通电后发现显示器内仍有声响，这表明故障不在负载电路上，而是由于电源电路出现故障所导致的。
这表明显示器中保护电路工作正常，由此可以推断出开关振荡电路和稳压控制电路无故障，出现故障的可能是次级输出电路。

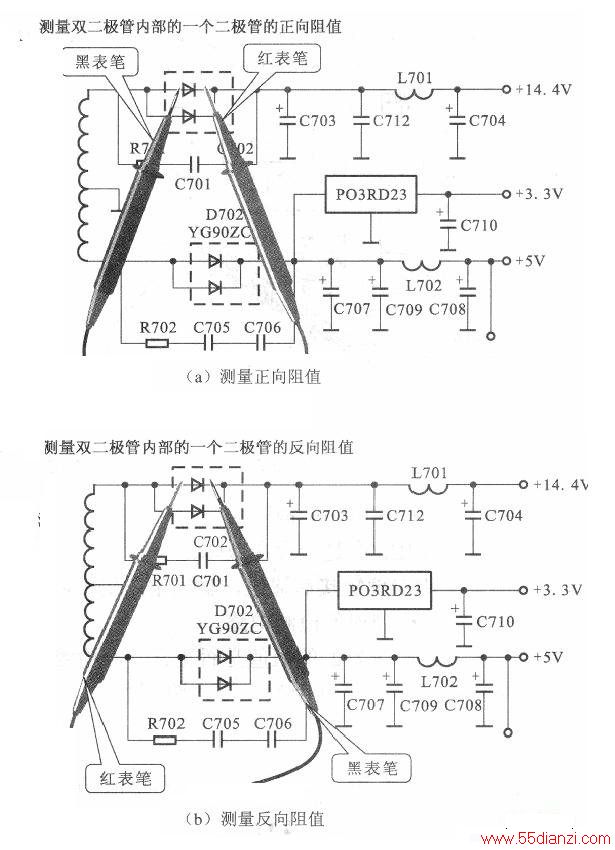

在次级输出电路中，输出电压首先经过双二极管，这时可先检测双二极管是否出现故障。下图为双二极管D701的检测阻值，测得正、反向阻值均为O，表明该双二极管被击穿短路。
采用逐一断开开关变压器次级负载电路方法。当断开D701，加电后“吱吱”叫声消失。这说明显示器故障是由此而引起的。经检查D701已被击穿，用性能相近的二极管(1545CT)代换原整流双二极管YG90ZCZ后，故障被排除。
