按下电源开关,无论联机与否.屏幕均无任何反应,但电源指示灯(绿)灯亮.

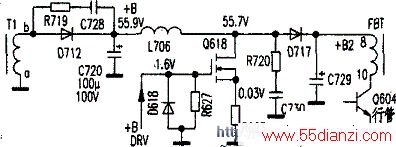

从故障现象初步判断开关电源基本正常,问题可能在二次电源或行场扫描电路.本着先易后难原则,先测开关电源次级各绕组电压,结果发现供+B电源的C720正端电压16.5V偏低外其余基本正常.从实绘图(见图)分析,该机二次电源采用L706、Q618、D717等组成的并联他激式开关升压电路.从并联升压式电源的工作原理分析,+B电压应在45-65V之间才对.故怀疑行有短路现象.试断开行管c极,结果测得C720正端为19.5V,仍然偏低.再从后级逐步往前查,结果当断开L706后,供+B电源回路的电压上升为23.8V,显然还是偏低.查D712、C720、R719、C728等无明显短路现象,难道T1绕组异常?但由开关变压器工作原理可知,若a-b绕组有局部短路,则T1其他绕组电压肯定不正常.
逐一替换相关元件.结果当换下C720后,+B电压上升为60V(空载),观察C720(100μF/100V),并无明显异常.但测其容量仅为130nF,用耐压200V的优质电解代换后,接入负载,故障彻底排除.
小结:本例由于+B电压过低而使行扫描无法正常工作导致黑屏.但因开关电源赁载无明显短路.CPU供电正常,故电源指示仍可显示工作状态.
