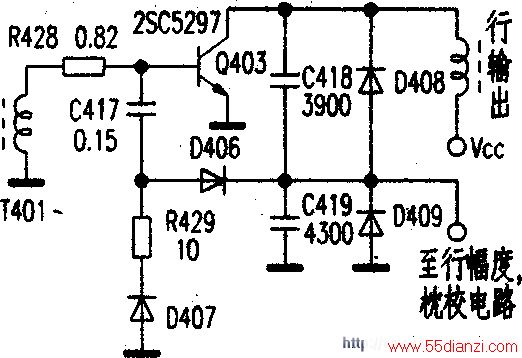

开机检查。行管烧坏，换上同型号行管后再试，显示器电源启动，显像管亮了一下后又变暗。电路板某处有轻微冒烟，关机后再检查，发现是电阻R429（如图）冒烟，同时发现C417也发热损坏。继续观察。当触动阻尼二极管B409时，发现和其相连的散热片可以晃动，原来二极管和电路板连接的一端已脱焊。该电路采用阻尼二极管调制行幅度及枕形校正，D408、D409为行阻尼二极管。当D409开路时，行阻尼电流将由C419下端→地线→D407→R429→D406构成回路。由于R429功率较小，此时将会冒烟损坏。行阻尼电流还有一条回路是：C419→地线→行推动变压器T401次级→R428→C417→D406构成回路，由于C417是普通电容，耐压很低，故被击穿。以上元件损坏后，C419上将会积累过高的电压，导致行管损坏。由于D409工作时温度较高，重焊D409并更换损坏元件后，故障消除。
