此机开机时能听到“吱”的一声后再熄机，说明开关电源能启动，但启动后马上就进入保护状态。

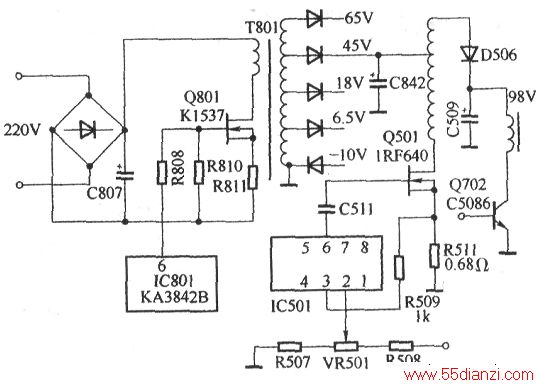

开关电源进入保护状态有两个原因：一是开关电源保护电路故障引起错误保护；二足负载过重引起电源正常保护。经查发现行输出管Q702已击穿，滤波电容c509漏电，Q501击穿，R511开路，见图所示。
将上述元件更换后，通电试机，仪半分钟这些新换上的元件再次损坏，只得再次更换后，断开开关电源对行输出电路的供电，用220V／100W灯泡作假负载对电路进行测量，测得“行管”供电电压为100V，那么为何会引起“行管”再度击穿?进一步检查发现，IC501集成块(2)脚上的“二次”电源电压调节电位器VR501中心抽头接触不良，因而引起“行管”供电电压升高。将该电位器换新后，故障排除。
