基于DP801的自动跟踪车设计

基于DP801的自动跟踪车设计

点击数:7287 次   录入时间:03-04 11:49:50   整理:http://www.55dianzi.com   机器人-智能车

  我们知道DP-801单片机共有15路输入通道,其中包括按键4路(+1键、-1键、D/A键、WRI键),标志位11路(0~10)。可以利用断转指令(08,N,M)和通转指令(09,N,M)来判断各输入口的信号是高还是低,从而作出相应的反应。我们以前所介绍的作品,基本上都只利用了DP-801的输出口,很少用到输入口,所以单片机只能作一些简单的对外输出,无法接受外界的反馈,造成了程控坦克撞墙的“严重后果”。这次我们制作了一辆能够自动跟踪目标真正意义的“智能车”。

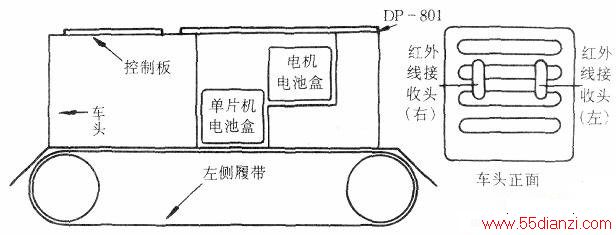

  自动跟踪车的构造如下图。


自动跟踪车的构造


  自动跟踪车是靠接受红外线信号来确认目标位置的。利用红外线追踪有很多优点:

  1.不易受其它光源(尤其是日光)的干扰;

  2.发射管要求电压低;

  3.耗电少;

  4.发射距离远,不易散射。

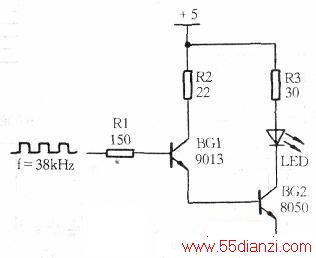

  红外线发射电路原理图如下图。

红外线发射电路原理图



  工作原理:由于红外线接收管只能接收频率为38千赫左右的红外线,因此我们将38千赫的方波接入发射电路,方波经电阻Rl和三极管BG1、BG2二级放大,驱动红外线发射管LED。限流电阻R3可以根据发射管的功率而定。这里我们建议读者可以使用电视机的遥控器,这样即可以省去焊接调试的麻烦,而且成品遥控器比自己焊制发射电路发射距离要远得多。

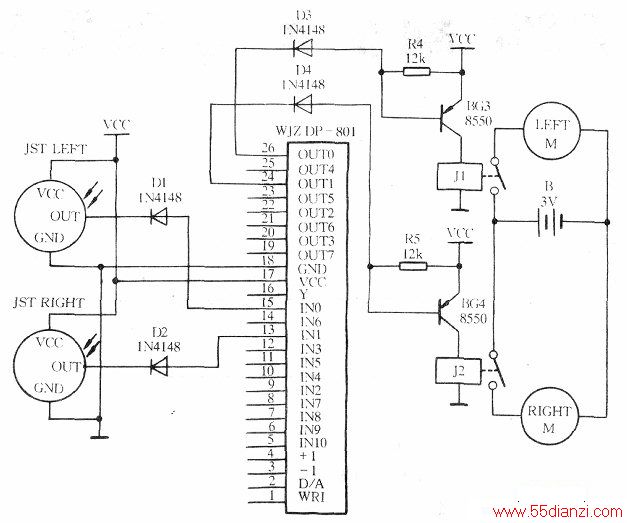

  接收与控制电路很简单,原理图如上图。当红外线接收头接收到频率38千赫的红外线时,输出脚为低电平;当无信号时,输出脚为高电平。当输出低电平时,左、右接收头低信号分别经Dl、D2至DP-801输入脚1、输入脚2,供单片机处理。红外线接收头外观图如下图。

接收与控制电路



红外线接收头外观图

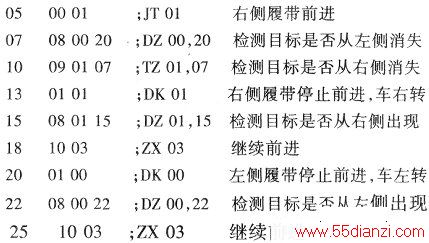

  程序清单如下:

程序清单

程序清单
