摘 要: 针对移动机器人 控制系统 设计和开发要求的复杂性， 从成本低、易开发、易调试和高集成性的角度出发， 提出了一种基于微处理机 控制单元 ( MCU )和复杂 可编程逻辑器件 ( CPLD )的智能移动机器人控制系统设计。给出了自动避障、电机驱动控制、红外遥控等关键功能的设计实现方法， 着重对基于CPLD 的 超声波 检测模块、红外编码模块、壁障模糊控制器的设计等进行了详细的论述。同时， 还给出了系统主程序和超声测距子程序软件设计流程。实践结果表明， 该移动机器人控制系统可使硬件结构大大简化， 并具有功能丰富、集成度高、性价比高等特点。
0 引 言
近几年来， 移动机器人研究技术取得了很大进展，许多科研成果被应用到实际产品中， 同时， 对于机器人的核心部分 控制器的选择也从传统的 单片机 发展到 DSP 及嵌入式 微处理器 ARM 。随着技术的发展， 单片机的集成度也越来越高， 而对于一些干扰源较少、环境适宜的工作场合， 比如居家、写字楼等， 使用单片机作为主控制器， 在开发成本和调试方面都有一定的优势;另外， 考虑到机器人底层控制系统外围 电路 的复杂和单片机资源有限， 采用CPLD 作为外部扩展 芯片 ， 可以灵活设计与外围器件 接口 电路。
针对机器人控制系统设计和开发要求的复杂性， 笔者从成本低、易开发、易调试和高集成性的角度出发， 提出一种基于MCU和CPLD设计智能移动机器人。
1 移动机器人的车体结构
考虑到移动机器人灵活性和稳定性， 本研究采用4 轮圆底盘结构， 驱动轮处于车身左右两侧， 前后两个万向轮作为从动轮， 主要起支撑作用， 能实现转弯半径的最小化， 即原地转圈 。每个驱动轮由一微型 步进电机 驱动。

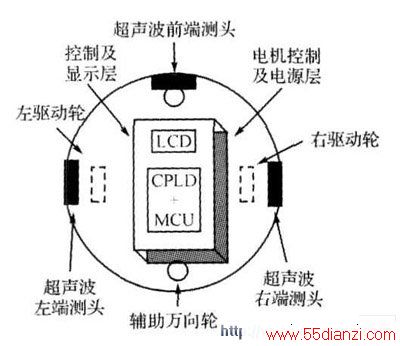

根据移动机器人功能， 可以把整个系统分成3个功能层: 控制及显示层、传感测量层和电机驱动层。机器人车体结构总体方案设计如图1所示。
图1 移动机器人车体结构设计简图
