编码器解码接口在运动控制卡和伺服驱动器中的应用

在数控机床或其他数控设备中，往往都会用到光栅尺或编码器等位置传感部件，用以来测量机械运动部件的实际运动位置及速度信息。那么光栅尺或编码器测量到的数值，就需要专门的接收部件来处理。一般的编码器输出的信号是AB（或ABZ）相正交编码信号，之所以这样编码也是为了将方向信息加入码流，同时也有利抗干扰等方面的处理。因此在接收这个信号时就需要专门的解码接口电路，将所得的数据也就是实际运动位置/位置信息传递给处理单元，或通过总线（比如 PCI）传递给数控设备的中央控制系统中，让控制系统的软硬件根据测来的实际信息与理想（逻辑）信息进行对比，然后根据比较的误差结果再去调节运动部件的位置和速度，或做其他中断、开关性的输出动作以达到控制机械运动的目的。甚至，通过一套完整的算法来把位置、速度、力矩等信息纳入体系中来，做实时反馈处理，这也就是我们所说的闭环（半闭环）处理，我们常见的算法就是PID（或PI）算法。这样以来，就比较方便于让机械设备在全自动的运行下达到快、准、柔的特性。

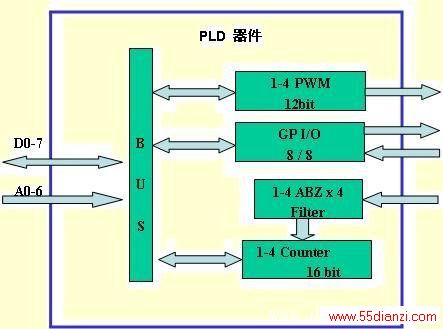

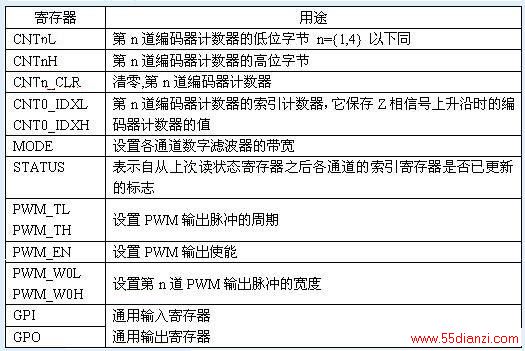

图1：SM2100功能框图


图2：解码计数部分的原理
