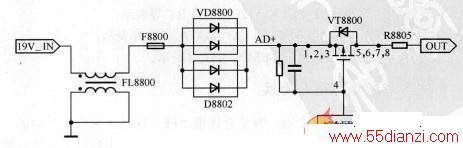

东芝1410适配器供电电路如下图所示。
交流电源适配器输出的19V直流电经插座送到共模滤波器F8800，经共模滤波器滤波后，输入到保险F8800，经隔离二极管VD8800和VD8802输出到P沟道场效应管VT8800，它的导通受开机电路的控制。在待机状态下，由于电阻给VT8800的第4脚提供高电乎，因此保持截至状态。当开机电路输出低电平时，VT8800导通，给系统单元电路、CPU核心供电电路和电池充电电路等提供电源。
电路中的滤波电感F8800和VT8800损坏，将造成使用适配器供电时不能开机。
共模滤波器也叫双向滤波器。当高频开关干扰电流流过时，其内部的两组线圈产生的磁场极性相反，相互抵消，防止电源适配器的开关干扰信号传入笔记本电脑。同时也防止笔记本电脑的开关干扰信号经电源适配器传入电网。隔离二极管VD8800和VD8802利用二极管的单相导电性，防止电源适配器无电压输出时，电池的电压加到电源适配器，烧毁电源适配器。
