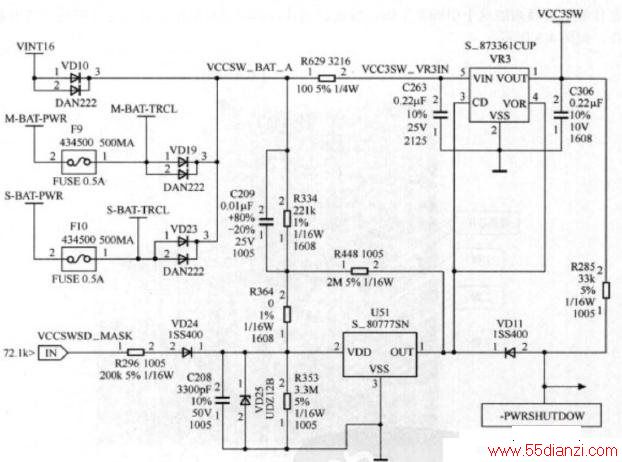

IBM T30笔记本电脑待机电路如下图所示。
1.电源输入电路
笔记本电脑的电源输入电路一般有三路。
第一路是由电源适配器经保护隔离电路输出的VNT16电压，此电压经隔离二极管VD10后，输出约为16V的电源电压。
第二路是由主电池经保护隔离电路输出的M-BAT-PWR电压，此电压经保险管F9后送到隔离二极管VD19后，输出约为12V的电源电压。
第三路是由从电池经保护隔离电路输出的S-BAT-PWR电压，此电压经保险管F10后送到隔离二极管VD23后，输出约为12V的电源电压。
三路中有一路电压经R629送到待机芯片的第5脚，由于电源适配器的电压高于电池电压，所以当插上电源适配器时，由电源适配器给待机电路供电，没有插上电源适配器时，由电池给持机电路供电。由于这三路属于并联关系，所以这三路供电之中只要有一路的供电正常，持机电路就能正常工作。
2、待机芯片

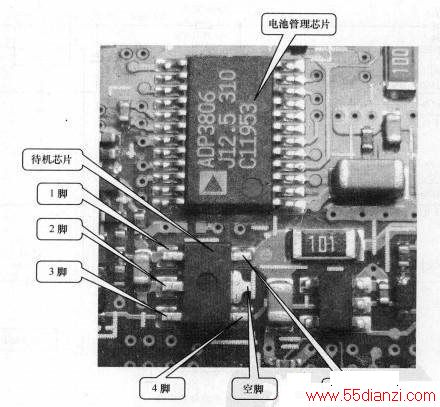

待机芯片是待机电路的核心元件。IBMT30待机芯片电路图中为VR3，采用S_873361CUP集成芯片，而实际电路中一般采用AOH331，它是一片6脚的芯片，实际只用到5个脚，较宽且形状不规则的这个引脚是空脚。通过识别其外形可以很快地从众多芯片中找到待机芯片，如下图所示。
需要特别注意：待机芯片的引脚顺序和普通芯片的引脚顺序不同。
待机芯片的第1脚无论是开机还是待机，也不管是电池供电还是电源适配器供电，均输出3.3V的持机电压。
3、-PWRSHUTDOW信号
(1)电源适配器供电。
待机芯片的第3脚CD和第4脚VOR直接连接，当采用电源适配器供电时，无论是开机还是待机U51的第l脚输出电压均为9.9V，因此无论是开机还是待机，芯片的第3脚CD和第4脚VOR均为9.9V，同时由于D11的负端电压高于正端电压，因此D11截止，3.3V的待机电压经R285输出3V的控制电压，即-PWRSHUTDOW关闭电压低电平时关闭系统单元电路，高电平开启系统单元电路，所以IBM T30在电源适配器供电时，系统单元电路输出3V/5V的供电电压。
(2)电池供电。
若采用电池供电，开机时在U51的第1脚输出的电压和电源适配器供电一样均为高电平，因此VD11的负端电压也高于正端电压，导致VD11截止。3.3V的待机电压经R285输出3V的控制电压，因此-PWRSHUTDOW为高电平i系统单元电路输出3V/5V的供电电压，笔记本电脑才能正常工作。
采用电池供电时，为了节约电力，延长待机时间，在待机时，U51的第1脚输出电压为低电平，待机芯片的第3脚CD和第4脚VOR也为低电平。同时由于VD11的负端电压低于正端电压，因此VD11导通，捡低3.3V的待机电压，经R285输出的控制电压，即-PWRSHUTDOW关闭电压为低电乎，关闭系统单元电路，因此IBM T30在电池供电时，系统单元电路无3V/5V的输出电压。
