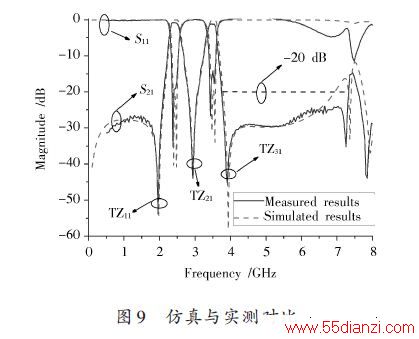

从实测结果来看，中心频率分别为2.44 GHz 和3.48 GHz,3 dB带宽分别为10.7%和6.9%,对应的插入损耗为0.76 dB 和1.13 dB,带内反射分别优于19.2 dB 和15.1 dB.带外产生了三个零点TZ1,TZ2,TZ3,其频率分别为1.96 GHz,2.94 GHz,3.91 GHz,其衰减分别为-53.8 dB,-43.9 dB,-45.6 dB.在上阻带3.75~7.33 GHz内，其衰减达到-20 dB 以下。由此可见，双模双通带滤波器的性能非常好。
3 结论
本文提出了一种新型应用于WLAN/WiMAX 的双模双通带滤波器的设计方案，方案是在对称T 型开路支节加载双模谐振器的基础上，先对其奇偶模原理进行了分析，接着对电场分布和电流分布分析，最后设计出了一个应用于WLAN 和WiMAX 频段的尺寸小、性能好的双模双通带滤波器。此双模滤波器的两个通带是独立可控的，可分别通过调节奇模偶模来实现。本方案所设计的滤波器在带外实现了3个传输零点，实现了宽阻带抑制。并通过仿真、加工、测试，最后的实测结果与仿真结果一致性很好，完全达到了方案设计要求。这种插损低、尺寸小、高选择性的新型双模结构，具有很大的潜在应用价值。
