多数情况下有用信号都是非常微弱的，在这些应用中噪声系数成了表征晶体管性能优劣的主要参数。本文讨论了一种添加并联电阻来稳定低噪声放大电路中晶体管工作点的设计方法。
几乎所有通信系统的接收电路的输入级都要用到低噪声放大器(LNA)，作用是放大有用信号的同时避免恶化信噪比。多数情况下有用信号都是非常微弱的，在这些应用中噪声系数成了表征晶体管性能优劣的主要参数。噪声系数反映了晶体管引入噪声的最小值，它不是一个绝对的数值，它与偏移量尤其是输入匹配条件有关。
正如许多微波教科书中所描述的那样，为特定的晶体管设计匹配网络非常容易，工程师仅需了解该晶体管相关偏移点的S和噪声参数即可。然而如果考虑稳定性就会出现问题。教科书中关于噪声匹配的标准设计步骤是设置输入噪声与输出增益匹配，没有太多顾及晶体管工作点的稳定。稳定性的检验通常是在设计完成后才进行。
下面复述一下噪声匹配设计的“传统”方法。对于一个给定的晶体管，感兴趣的偏移点上的一组S和噪声参数Snm和N已经给出。工作频率上的噪声匹配指数ΓM(M表示最小噪声)可以由噪声参数N得出，最大增益下的负载匹配指数ΓL(L 代表负载)也能计算得到。这个过程里稳定性的问题被忽略了，只能在得出ΓL 之后加以验证。在通常的ΓS(S代表源，即晶体管的输入端) 参数下，噪声系数F通过下式计算：
其中rn = Rn/Z0。注意Z0 为晶体管的特征阻抗(通常为50Ω)。以下两点需要强调：
1、由1式可以看出，从应用的角度来说，F仅由输入阻抗TS 决定。FMIN, rn, 和ΓM 为晶体管所选的偏移点决定。为了得到最小的噪声系数FMIN, ΓS应与ΓM相等。
2、F与负载阻抗ΓL无关。
晶体管的稳定性可以由K因子表征，由下式计算：
许多教科书中都解释了K>1意味着无条件的稳定性，这里不再赘述。按照上述设计步骤，如果晶体管在任何频率下都无条件稳定工作当然最好，可惜很多设备中情况并非如此。在许多应用中，电路设计师通常根据手册里提供的参数选择晶体管，例如可用增益，三阶截取点(IP3)，工作电压和FMIN等，最后一个环节才验证晶体管的稳定性。设计流程中可能只发现晶体管会发生振荡，但这在生产流程中会被放大为破坏性的缺陷。
幸运的是，设计LNA时有可能做到“稳定”晶体管的工作点，总的原则是降低整个LNA的增益，这将有助于提高K因子从而稳定LNA。从电路设计的角度来看，这样做存在着以下的可能性：
1、输出失配。该方案将降低增益，提高稳定性。但这会带来下一级LNA的匹配问题，S22也有可能恶化。观察2式的分子部分容易看出，这种方法并不一定真正能增大K因子。
2、引入一定量的电阻反馈。通常的发射/源电路中，反馈一般用在基极/栅级和集电极/漏级之间。多数场合里可以利用一个电容来隔离相邻级间不同的直流电平。由于该方案同时也改变了输入参数，因此噪声参数变化较大，需要进行一定的调整。
3、输出级(集电极/漏级) 通过电阻与地相连，这会带来很多好处。比如增益会有所减小，如果阻性负载在一个合适的范围之内则能提高S22。这两种效果都会导致K因子增大。另外，该方案易于与输出偏置电路协同工作。
这项技术的第一个实例是NEC/CEL(www.cel.com) 的模型晶体管器件NE661M04的s2p文件，格式为Touchstone，其中包含噪声参数。基于该实例的器件是一款硅材料双极型晶体管，在设计LNA时能够实现无条件的稳定。
设计LNA时必须首先定义目标规格。由于该实例要体现设计阶段考虑稳定性，因而仅考虑小信号线性目标的情况：
频率：2 GHz(窄带设计)
增益(S21)：16 dB
噪声系数：<1.7 dB
稳定性：无条件稳定(任意频率K>1)

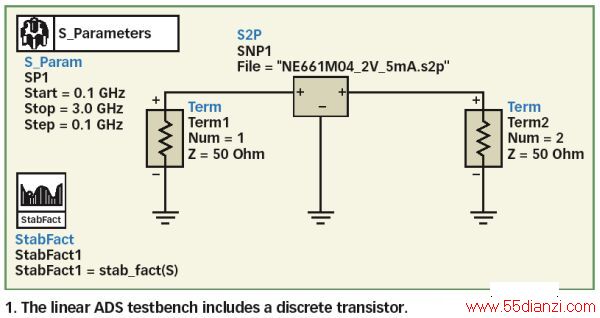

通过与中心设计频率比较，在第一步中通过初步检查就能发现频率高时K因子小于1。这时如果按照传统设计步骤，仅仅设置输入端噪声匹配和输出端增益匹配，晶体管将不能稳定工作。图1和图2分别示出了ADS线性测试台和数据显示。

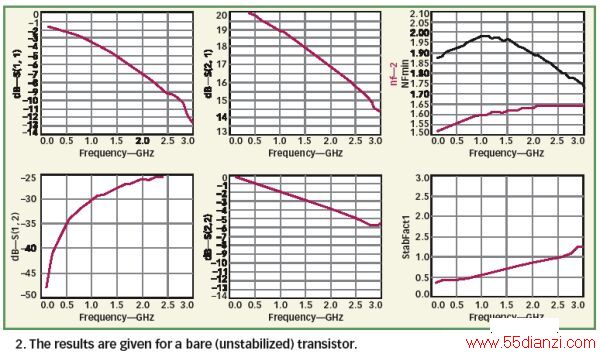

图2表示了四个S参数，噪声系数和K因子(图中右下)与频率的对应关系。接近2.5GHz时K因子小于1，预期工作频率2GHz处同样如此。此时晶体管具有潜在的不稳定性。
这样的特性可能导致LNA工作出现问题。如果该LNA用作第一级信号放大器，直接与天线相连，其输入阻抗就可能与天线引入的负载有关。用手触摸小型移动电话，LNB喇叭上的积雪等改变天线调谐状态、降低天线性能的举动可能影响LNA的源阻抗。当然，阻抗特性可以通过稳定性回路法验证，可是倘若LNA不是在所有频率下都能保持无条件稳定，这些环境交感将不止降低噪声指标，还有可能造成晶体管振荡，改变偏移点(多数情况下能耗增加)，甚至损坏器件。于是确认LNA能否稳定工作就与整个产品的质量控制有关了。
多数情况下有用信号都是非常微弱的，在这些应用中噪声系数成了表征晶体管性能优劣的主要参数。本文讨论了一种添加并联电阻来稳定低噪声放大电路中晶体管工作点的设计方法。
设计过程的第二步将解决晶体管的稳定问题。如前所述，可以通过在输出端(晶体管的集电极或漏级)和地之间并联一个电阻的办法实现稳定，改变这个电阻的阻值可以把K因子调节到1，使得线性参数尤其是S22和S11增大，从而使K因子增加。这种方法在性能上有得有失，因此需要仔细考虑。

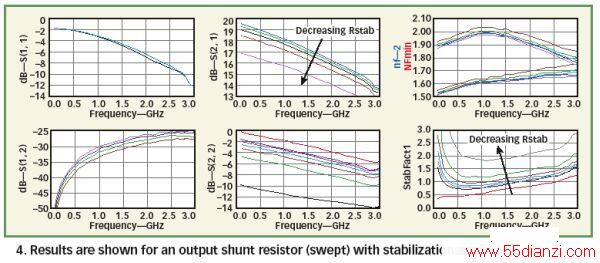

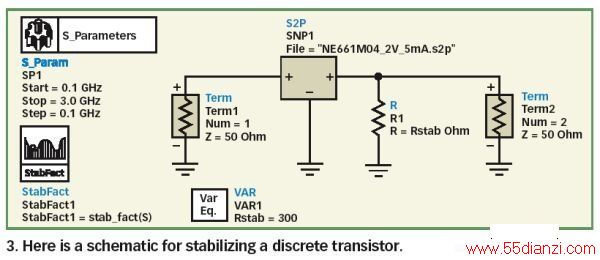

LNA电路的ADS原理图见图3，调节输出并联电阻Rstab时的模拟结果如图4，从中不难看出Rstab减小带来的影响。图中曲线对应的Rstab从无穷大开始(红线：结果同前)，然后从600Ω降至100Ω，步长是100Ω。
稳定电阻Rstab减小时S21也减小。与此相反，K因子迅速增加。注意此时增益必须减小到一定幅度才能保证K因子位于大于1的“稳定”区域。由于并联电阻位于输出端，输出回损也受到影响。Rstab为300Ω时，增益(S21)减少了0.5dB，从17.2降至16.7dB。
有了稳定电阻，K因子在所有频率下都能保持在高于1的安全范围，晶体管在此应用中表现出无条件的稳定性。噪声系数仅仅略有变化(十分之一dB之内)。这些变化都可以忽略不计。另外，S11丝毫不受影响。

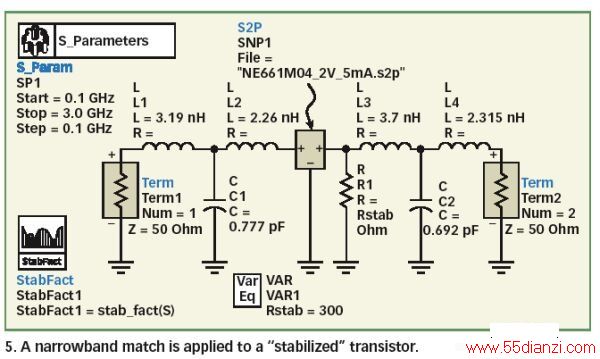

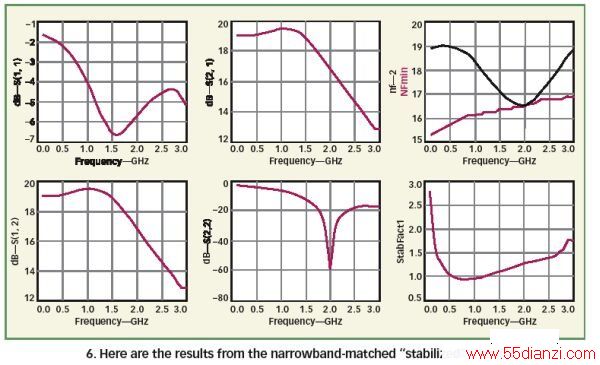

第三步中将得出包含Rstab的新S参数，从而完成设计过程。Rstab被归结到晶体管的S参数之中，可以视之为一组新的S参数。然后通过窄带集总元件设计法实现工作频率上的输入噪声匹配和输出端增益匹配 (图5和图6)。
匹配步骤与设计过程修正之前完全相同。首先计算负载阻抗(根据经过“稳定性”修正的S参数和基于噪声参数的给定源负载)，然后用集总元件表示之。
精确计算得出的电容和电感数值并非标称值，因此还须借助实际无源器件模型加以规范。为了使得仿真结果更加有效，电容值尤其需要借助一系列容性阻抗模型标准化。这些工作在第四个设计步骤中完成，该步骤这里不再详述。需要强调的主要一点是以上描述的技术能够使K因子提高。这项技术还可以应用到其它晶体管和不同规格的器件设计中。
