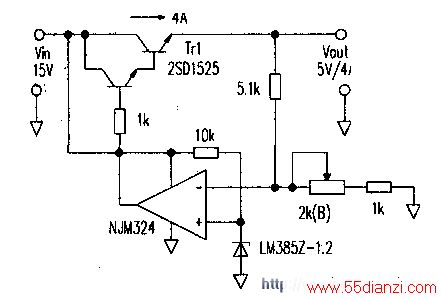

上图所示的稳压器。经常在最大输出功率状态下使用，约一年，功率晶体管就损坏了。这个电源的输入电压为15V。输出为 5V、4A。由于输入、输出压差为10V。功率晶体管消耗功率达40W。故仔细进行了散热设计。散热器选用了下图所示的铝散热器。其热阻为0.75℃/W。当晶体管、绝缘片及硅脂与散热器组装后。其总热阻为θTotel=θjc+θCH+0.75=0.83+0.7+0.75=2.28℃/W式中，θjc为晶体管的热阻，θCH为云母垫片的热阻。
要消耗40W的功率，晶体管与导热器的接合部的温升△Ti=2.28℃/Wx40W=91.2℃。如果环境温度为50℃。则晶体管接合部的温度为141.2℃。由于该晶体管的管芯额定许可温度值为150℃。故这个散热器是可以满足工作条件的。但晶体管又是为何损坏的呢？
将损坏的功率晶体管拆下，发现晶体管与云母垫片之间的硅脂涂布不匀。有部分空缺。从附表可见，导热硅脂的有无与热阻的大小关系紧密，云母垫片的热阻，有硅脂时为0.7℃/W。无硅脂时为1.3℃/W。在消耗功率为40W时，有硅脂时温升为28℃（=0.7℃/wx40w）；无硅脂时温升为52℃（=1.3℃/Wx40W）。
现在硅脂涂布不完全。功率晶体管接合部的温度就会超过额定许可温度，连续满功率工作时间一长，损坏就是很自然的了。
因此，在功率晶体管与云母垫片、云母垫片与散热器之间，均匀地涂抹导热硅脂，并利用螺钉等夹紧装置使三者紧密结合，是满足散热条件的关键。同时应在设计散热器时留有充分的余量。若长时间在最大功率条件下使用。最好留有20％以上的余量。而本例中对于150℃的额定许可温度，晶体管接合部设计温度为141.2℃。仅有6％的余量，应属偏小。
