从已调波u(t)=【UYQ+UΩmCOSΩt】UcMCOSωt可知[UYQ+UΩmCOSΩt]是直流电压与调制信UL(c)=UΩmCOSΩt相加关系;高频载波幅UCMCOSωt与[UYQ+UΩmCOSΩt]项是相乘关系,设计出AM调幅电路方框图如下图所示(主要是模拟相乘器)。
设:调制电信号UnnCOSΩt电压的有效值为2V,最大值为2.828V,频率为1kHz;高频正弦载波UCMCOSωt电压的有效值为2V,最大值为2.828V,频率10kHz(注:此载频只作课堂教学演示用);为了保留发射载波加直流电为:UYQ=4V将上述值代入已调波表达式:

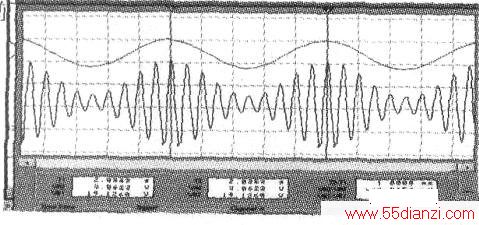

从仿真下图AM调幅波及测量值可知已调波最大

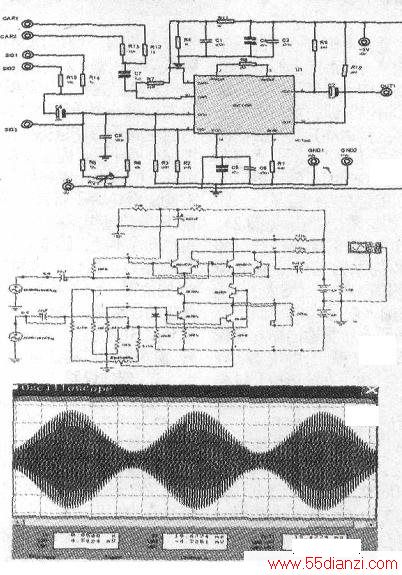

模拟相乘器可以选MC1496集成电路制作,应用电路如上图所示。其内部电路如中图所示,其仿真调幅波形如下图所示。
