(1)频率成分数学分析

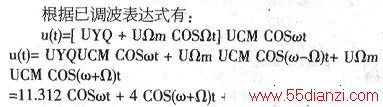

根据数学分析可知：当调制信号为单一频率时，调幅波有载波Fω和居其上下的单一调制信号频率Fb—fΩ以及Fω+fΩ。当调制信号为频率带时，调幅波有载波Fω和居其上下的调制信号频率带，其点频带宽：B-2fΩmax．(2)EWB软件分析常规双边带调幅波频谱：设置电路节点编号：左箭头指向Circuit/SchematICOptions出现如下图的表，按图设置。

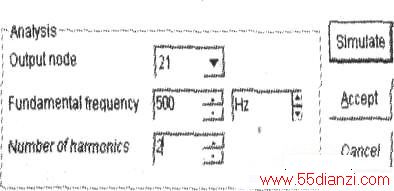

设置分析点频率范围：左箭头指向Analysis单击→Fourier设置付氏分析仪如下图。注意：在“Outputnode”中，应选择要绘出的电路图中的分析点号。填写分析的最低频率和最高频率与最低频率的倍数。
箭头目向Simulate单击后，出现下图所示的频率图。
从仿真频谱图可知，载频为10kHz，电压为11.08V，上边频率为11kHz，电压为3.88V，下边频率为9kHz，电压为3.88V，与理论分析计算一致。
