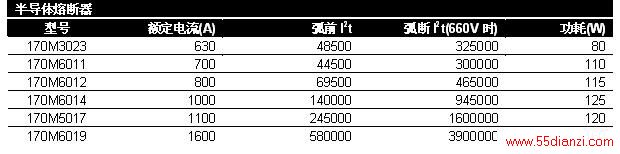

丹佛斯说明书中要求MCD3220前级安装BUSSMANN的170M6012半导体熔断器，要求的可控硅需要的短路保护I²t值为320000A²S，也就是MCD3220软起动器使用的可控硅T588N16TOF需要的短路保护I²t值。 半导体熔断器170M6012的数据见下表：

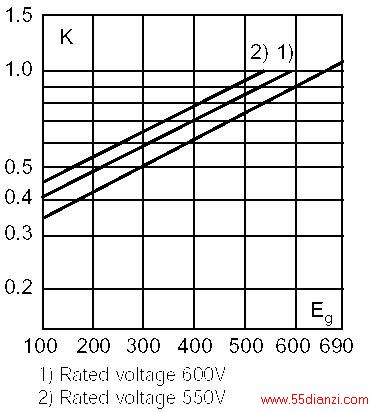

 由于BUSSMANN的手册中给出的弧断I²t值为660V电网电压时的数据，所以还要查表求出400V电网电压时的修正系数，从右图可以查到修正系数约为0.61。则可得： 170M6012在400V电网中的弧断I²t 。     弧断I²t = 465000×0.61= 283650     170M6012的总I²t值 = 弧前I²t + 弧断I²t                        = 69500 + 283650                        = 353150     此值与可控硅保护需要的I²t值320000相近。   结论：     半导体器件保护专用快速熔断器能够提供软起动器短路保护。对于通常客户，必须要求采用丹佛斯推荐的半导体熔断器作软起动器短路保护。断路器不能满足软起动器短路保护的要求。

一、             国产快速熔断器选型：

      国内也有半导体元件保护专用的快速熔断器，为了降低成本，也可以考虑使用国产的半导体熔断器作软起动器的短路保护，选型的时候应参照进口产品的相关参数，满足以下要求： 1.     电压： ≥ 380VAC 2.     电流：参照欲替换的BUSSMANN保险丝的额定电流 3.     I²t：国内由于缺少标准，所以也没有相关的产品数据，但根据经验知道，国产快速熔断器在熔丝材料和型状方面是完全仿进口产品的，因此这个数据应该与进口产品相差不多。   选用国产半导体熔断器时，真正需要担心的倒是国产产品的质量，如快速熔断器本体在额定电流时会不会过热？会不会老化失效？会不会无法分断？…    下表以上海电器陶瓷厂的半导体器件保护用熔断器为例，列出适用于丹佛斯软起动器短路保护用的国产快速熔断器选型： 软起动器型号 快速熔断器型号 熔断器座型号 MCD3007 NGT00C-380V/125  (63A) sist101 MCD3015 NGT00C-380V/125 (125A) MCD3018 NGTC1-380V/250 (160A) sist201 MCD3022 NGTC1-380V/250 (160A) MCD3030 NGTC1-380V/250 (160A) MCD3037 NGTC2-380V/400 (280A) sist401 MCD3045 NGTC2-380V/400 (280A) MCD3055 NGTC2-380V/400 (280A) MCD3075 NGTC2-380V/400 (400A) MCD3090 NGTC3-380V/630 (500A) sist601 MCD3110 NGTC3-380V/630 (560A) MCD3132 NGTC3-380V/630 (630A) MCD3185 RST3-500V/800 (700A) 无座 MCD3220 RST3-500V/800 (800A) MCD3300 RST3-500V/1200 (1000A) MCD3315 RST3-500V/1200 (1200A) MCD3400 RST1-1000V/2000 (1600A) MCD3500 RST1-1000V/2000 (2000A) MCD3600 RST1-1000V/2000 (2000A) MCD3700 RST1-1000V/2000 (2000A) MCD3800 RST1-1000V/2000 (2000A)
