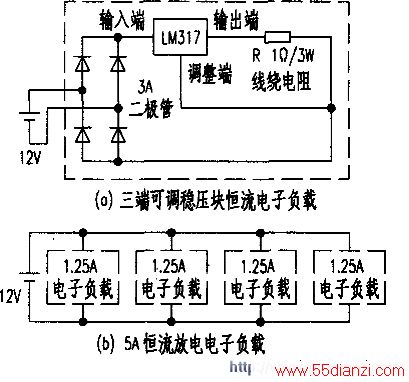

下图介绍的是适宜自制的，简单而准确、可以灵活配置的容量表（放电仪），适合标称12V的电池。是用可调三端稳压块（LM317、LN337之类）组成的恒流电子负载。前面加整流桥的目的是为了极性安全，接电池放电端的夹子不分正负极。恒流值可以做成1A或者1.25A，如果是1.25A，给10Ah电池5A连续放电需要4只负载并联。给20Ah电池10A连续放电需要8只负载并联。每只可调三端稳压块功耗在15W左右，要装有足够面积的散热片，加强制风冷更好。
LM317、LN337之类的调整端接地时，输出端理论值为1.25V，接1Ω／3W线绕电阻，恒流值为1.25A。但是实际值略小。
