850型热风台电路工作原理

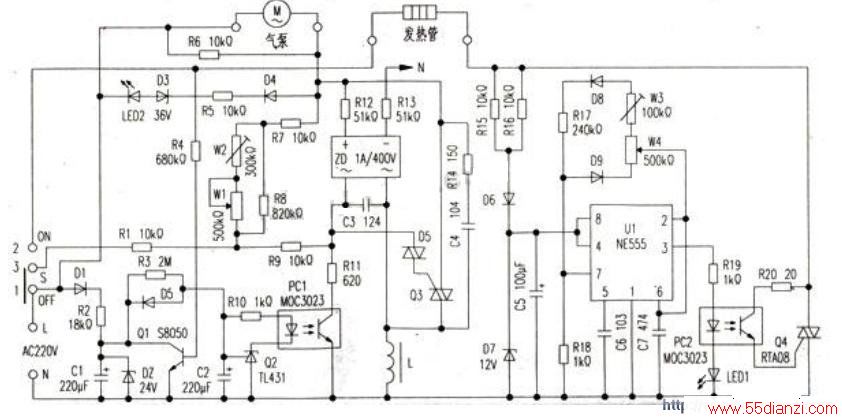

      该电路见附图

    　电路工作原理
　　
　　面板开关s置于OF'F位置，①、③通，220V通过Dl整流经R2降压后给C1、D2稳压在DC24V，通过R3给C2充电。另一路经R1、R9降压经触发管触发Q3双向可控硅导通给气泵供电。这时气泵在运行状态。Wl电位器可调整气泵气流的大小，经2~3分钟PC2充满电，Q2取样端呈高电位。控制端输出电压给光耦PL1发光管供电，由于光电作用，光耦控制端导通，短接了双向可控硅Q3的触发端的电压，导致Q3失去控制电压而截止，这时气泵失电停转，处于待机状态。这时将S置于0N位置①、②、③均接通，接通发热管，发热元件发热，此时Q1基极经R4得到偏置而导通，c2的电压通过D5经Ql放掉，光耦失电而截止，Q3得到触发信号而导通，给气泵供电吹出热风。发热元件的热度可通过电位器W4调整。由U1（NE555）和外围元件组成一个振荡器，供电是由R15、R16、D6降压整流后由D7、C5稳压在12V。NE555输出的脉冲电压通过光耦PC2给双向可控硅Q4提供触发电压,调整W4的阻值可改变振荡频率，调整可控硅的触发角，改变可控硅输出的电压，使发热元件发热量可调。同时u1③脚输出的信号电压经光耦所串接的LED1发光，指示正在加热。关机后发热元件失电停止加热，此时由于Q1基极没有信号而截止，气泵又回到前述的状态，延时工作2～3分钟，把发热枪里的热量吹出，然后停止运转处于待机状态，等待下次开机时运行。

www.55dianzi.com　　1.通电后听到气泵运转，但是风枪吹不出气。这时关掉电源，拆机看到气泵上的几根小气管有断裂，用补胎橡胶粘补即可。
　　
　　2.通电后气泵不转。首先用万用表测泵有无损坏，如无损坏重点检查可控硅Q3有无损坏，D2稳压管有无24V电压，如无电压查R2有无损坏，开路损坏则换一个18kΩ/3W电阻故障即排除。
　　
　　3.通电后气泵转，打开加热开关。无热风吹出，测C5、D7两端电压为零，测R15、R16烧坏，由于用的是3W的电阻，发热严重，最好换用5W水泥电阻代替。
　　
　　4.开机吹出热风，但温度忽高忽低。这是W2内部接触不良，更换后故。障排除。
　　
　　5.无热风吹出，但面板上的LED1有闪动。说明NE555振荡无问题，断电测双向可控硅Q4，已烧坏，换上同型号元件，开机试验正常。
