IIC总线特点

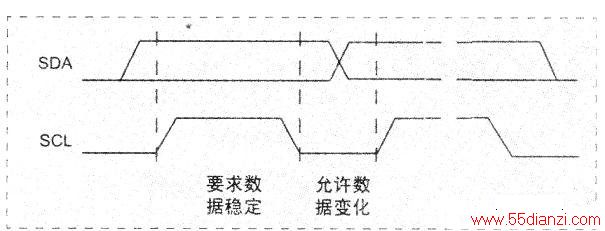

　　IIC总线是主从结构，单片机是主器件，存储器是从器件。一条总线可以带多个从器件（也可以有多主结构），IIC总线的SDA和SCL是双向的，开路门结构，通过上拉电阻接正电源。进行数据传输时，SDA线上的数据必须在时钟的高电平周期保持稳定。数据线的高或低电平状态只有在SCL线的时钟信号是低电平时才能改变，如下图所示。

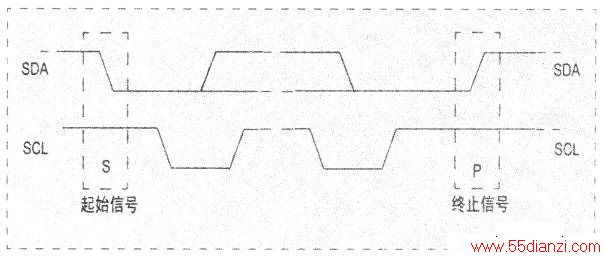

　　在SCL线是高电平时．SDA线从高电平向低电平切换表示起始条件；当SCL是高电平时SDA线由低电平向高电平切换表示停止条件如下图所示。

　　发送到SDA线上的每个字节必须为8位。

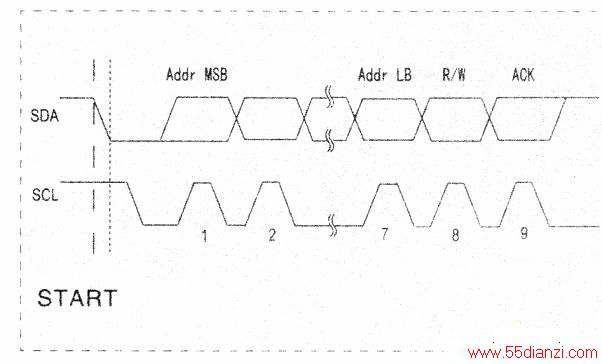

　　可以由高位到低位传输多个字节。每个字节后必须跟一个响应位(ACK)。响应时钟脉冲由主机产生。主机释放SDA线从机将SDA线拉低，并在时钟脉冲的高电平期间保持稳定。如下图示。当主机接受数据时，它收到最后一个数据字节后，必须向从机发出一个结束传送的信号。这个信号是由主机对从机的“非应答”来实现的。然后，从机释放SDA线，以允许主机产生终止或重复起始信号。
