图5 PCIE功能框图与接口
本文使用Xilinx CORE Generator生成PCIE核，其主要配置参数如表1所列。
表1 PCIE核主要配置参数
3.3 总线主控DMA传输

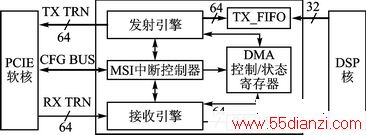

参考Xilinx应用实例XAPP1052[5],本文设计的DMA结构框图如图6所示，各部分功能介绍如下：
① 发射引擎。发射引擎产生传输层数据包(TLP)并通过传输接口发送至PCIE核，数据包的数据来自TX_FIFO,头信息来自DMA控制/状态寄存器，也负责驱动对DMA寄存器的读取。
② 接收引擎。接收引擎将来自上位机的数据包解码并转存至RX_FIFO中，也接收来自驱动的配置信息并将寄存器值写入DMA控制/状态寄存器中。
③ DMA控制/状态寄存器。该模块是DMA的主控制器，控制着DMA复位、读写等操作;内存缓冲区的地址信息和TLP包长度等信息也存储在该寄存器中。
④ MSI中断控制器。该模块产生读写中断，然后通过中断接口通知PCIE核，进而通知驱动程序。
⑤ TX/RX_FIFO.通过Xilinx Core Generator将FIFO配置为独立时钟异步模式，实现不同时钟域的数据缓冲和位宽转换。本文PCIE时钟为250 MHz、位宽64位，而DSP核时钟为200 MHz、位宽32位。
⑥ PCIE核。该模块为例化的PCIE集成块，框图和参数详见图5和表1.
⑦ DSP核。该模块为用户设计的算法或者功能模块，例如通过Simulink调用Xilinx库实现某种功能。
图6 DMA结构框图
3.4 双缓冲PCIE协议
以写操作为例，双缓冲PCIE协议如图7所示。初始化时，驱动程序在内存中分配两块缓冲区Buff 1a/2a,然后将Buff 1a的地址信息写入DMA控制/状态寄存器DMA_Reg1(图1)中并开始写操作;DMA引擎将FIFO中的数据以数据包的形式通过PCIE总线发送至缓冲区Buff 1a中，期间驱动程序将Buff 2a的地址信息发送至DMA控制/状态寄存器DMA_Reg2中;当Buff 1a写操作完成时，MSI中断控制器产生MSI中断并通知驱动，此时驱动和DMA控制器同时切换缓冲区，即驱动将缓冲区切换至Buff 2a,DMA控制器将TLP头信息切换至DMA_Reg2,如此继续传输数据。
图7 双缓冲PCIE操作协议(写操作)
将MSI中断与新缓冲区配置间的时间间隔称为中断延时，如图2和图7所示。双缓冲模式的引入消除了中断延时的影响，使SRSE在中断延时期间仍能传输数据，节约了硬件资源，驱动程序也有更多时间来处理缓冲区的数据。
4 PCIE调试与性能
提供了Root Port的Test Bench,它可以模拟PC和驱动程序，如初始化DMA引擎、产生下行数据流并发送至PCIE设备，也可以接收来自PCIE设备的上行数据流等，使整个系统(PCIE核+DMA引擎+DSP核)可以在Modelsim SE环境下仿真。这大大缩短了开发周期，提高了开发效率。功能仿真通过后，使用Xilinx ISE 软件完成代码的输入、综合、实现、验证和下载。
硬件平台为DELL T3400型PC和Xilinx ML605开发套件。PC端基于Ubuntu 10.10操作系统运行驱动程序，FPGA端DSP核(图6)通过Matlab Simulink调用Xilinx元件库实现。本文DSP核由32位计数器和加法器组成：计数器将值写入TX_FIFO,PC端检测接收数据以验证写操作(SRSE→PC);同样地，PC端产生+1计数值并将数据写入RX_FIFO,DSP核的加法器用来验证读操作(PC→SRSE)。
结语
本文设计了基于Xilinx Virtex6 FPGA的通用软件无线电平台，利用C语言开发了基于Linux系统的驱动程序，利用Verilog语言设计基于Xilinx PCIE硬核的双缓冲DMA控制器。双缓冲消除了中断延时的影响，节约了硬件资源，提高了数据传输速度。
