1.前言 主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、 i3的LGA1156；AMD方面也从AM2升级到了AM2+以及AM3接口。其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到 8PIN等。面对主板上如此多的接口，你都知道它们的用途吗？
下载 (122.32 KB)
2010-7-2 09:39
如此繁多的接口，你全都认识吗？
在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。
1、CPU接口 首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。
Intel：
下载 (185.65 KB)
2010-7-2 09:39
Intel的LGA 775接口
下载 (103.55 KB)
2010-7-2 09:39

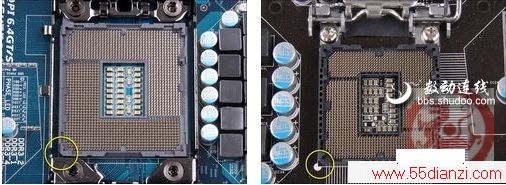

IntelLGA 1366和LGA 1156接口
Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄***色圆圈的方向装即可。
AMD：
2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板（如AMD 770、780G、790X/FX等）上，而用户也不必担心升级问题。
下载 (130.87 KB)
2010-7-2 09:39

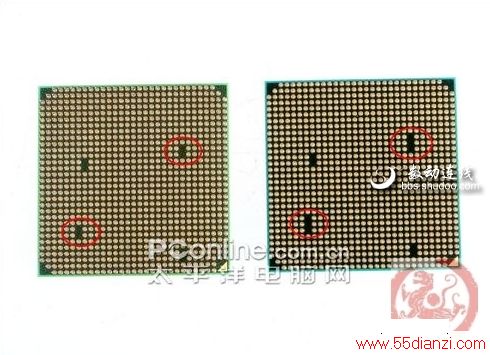

AM2+接口（左）与AM3接口（右）对比
我们来比较一下AM3与AM2+两种接口的区别，上图左是 Socket AM2+接口，拥有940个针脚；上图右是Socket AM3接口。红色圈的位置就是针脚不同的部分，可看到AM3比AM2+少两个针脚，也就是938针。
下载 (184.19 KB)
2010-7-2 09:40

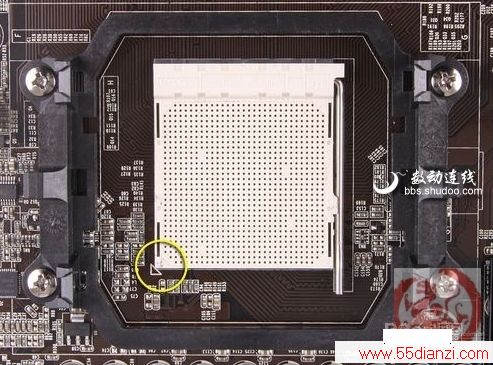

AMD的AM2+接口
AMD的CPU主要采用的是AM2+和AM3接口，AM2与AM2+都是940针，且AM2+向下兼容，所以现在基本没有 AM2的主板了。由于针脚数目不同，Socket AM3插座没法安装Socket AM2+或更早的处理器。另一方面Socket AM3接口封装的CPU仍然可以在Socket AM2+/AM2插座上安装。因为Socket AM3在性能方面和AM2+几乎没有区别，所以目前采用真正AM3插座的主板几乎没有。
www.55dianzi.com

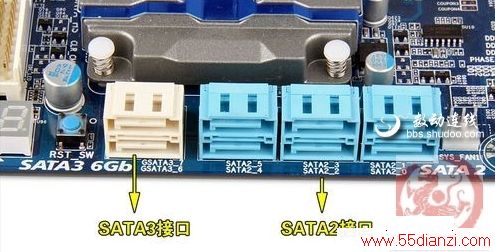

内存插槽、扩展插槽及磁盘接口：
下载 (121.87 KB)
2010-7-2 09:44

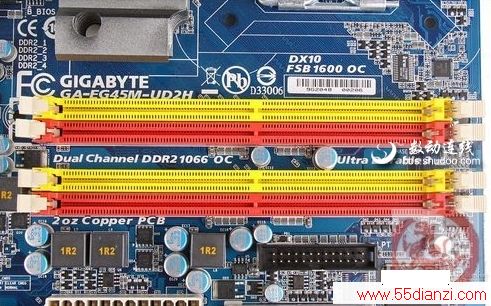

DDR2内存插槽
下载 (190.8 KB)
2010-7-2 09:44
DDR3内存插槽
内存规范也在不断升级，从早期的SDRAM到DDR SDRAM，发展到现在的DDR2与DDR3，每次升级接口都会有所改变，当然这种改变在外型上不容易发现，如上图第一副为DDR2，第二幅为DDR3，在外观上的区别主要是防呆接口的位置，很明显，DDR2与DDR3是不能兼容的，因为根本就插不下。内存槽有不同的颜色区分，如果要组建双通道，您必须使用同样颜色的内存插槽。
