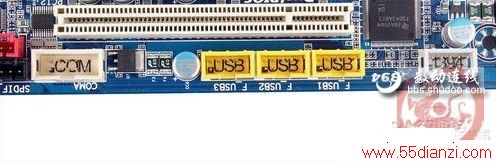

前/后置接口接线处
图中的黄***色接口是前/后置USB接口的接线处，在高端的主板上还提供了人性化的设计，能避免接错线而烧毁主板，一般用户在接该线时，可以参考主板说明书。两端白色的是COM口和IEEE 1394接口。
www.55dianzi.com
主板外部接口介绍：
下载 (130.49 KB)
2010-7-2 10:18

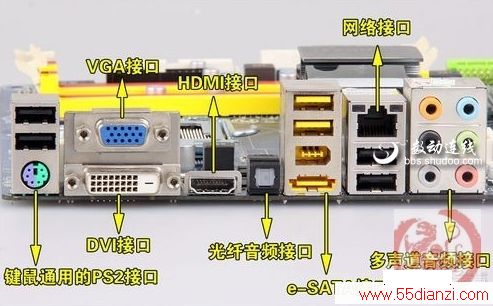

整合主板的外部接口
VGA、DVI和HDMI都是视频接口，用于连接显示器。VGA是传输模拟信号，DVI 和HDMI能传输数字信号，支持1080P全高清视频。与DVI相比，HDMI主要优势是能够同时传输音频数据，在视频数据的传输上没有差别。另外，还有一种新兴的视频接口叫“DisplayPort”接口，简称DP接口，同样能够传输音频。
上图中还有一个
光纤音频接口，很多朋友仅知道是光纤接口，但不知做什么用的，是否能插光纤网线？答案是否定的。该接口仅为高端音频设备传输音频信号。
e-SATA并不是一种独立的外部接口技术标准，简单来说e-SATA就是SATA的外接式界面，拥有e-SATA接口的电脑，可以把SATA设备直接从外部连接到系统当中，而不用打开机箱，但由于e-SATA本身并不带供电，因此也需要SATA设备也需要外接电源，这样的话还是要打开机箱，因此对普通用户也没多大用处。
e-SATA上面是
IEEE 1394接口，IEEE 1394接口最大的优势是接口带宽比较高，其在生活中应用最多是高端摄影器材，这部分应用人群本来就少；加上更多用户采用USB接口来传输储存卡上的数据。因此，对于绝大部用户来说，IEEE 1394接口也很少用上。
下载 (146.94 KB)
2010-7-2 10:18

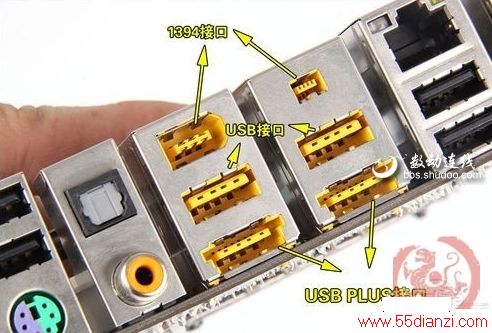

USB 2.0与e-SATA结合的USB PLUS接口
请注意，上图的下端两个接口并不是e-SATA，而是USB 2.0与e-SATA结合的
USB PLUS接口，外观上比e-SATA更厚点。USB PLUS接口是爱国者2009年发布的，目的是解决e-SATA没有提供供电的缺陷。
下载 (54.75 KB)
2010-7-2 10:18

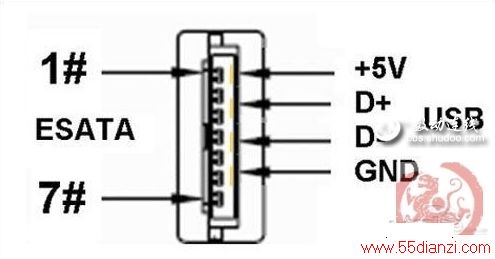

USB PLUS原理图
通过与USB接口结合，获得5V供电和3.0GB/s的传输速度。同时，它也可以单独接USB接口或e-SATA接口，十分灵活，因此如今也很受欢迎。
下载 (90.12 KB)
2010-7-2 10:18

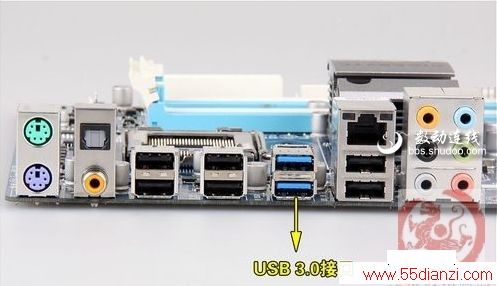

非整合主板的外部接口
下载 (143.05 KB)
2010-7-2 10:19

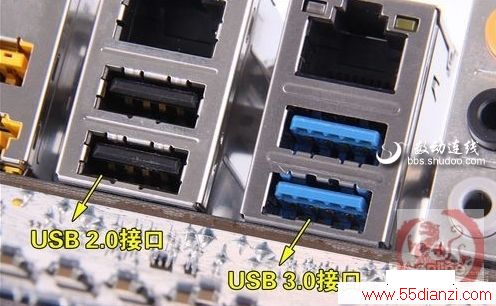

众所周知，USB 2.0的理论速度是480Mbps，而SATA2接口也已经是3Gbps，USB 2.0早已成技术瓶颈。而USB 3.0的理论速度是 4.8Gbps，也就是说性能提升了10倍。目前一些主板厂商已经推出了多款带USB 3.0接口的主板，价格比普通的仅贵50元左右。但由于刚起步，目前支持USB 3.0的设备还很少，现在对普通用户来说还意义不大。
下载 (125.92 KB)
2010-7-2 10:19

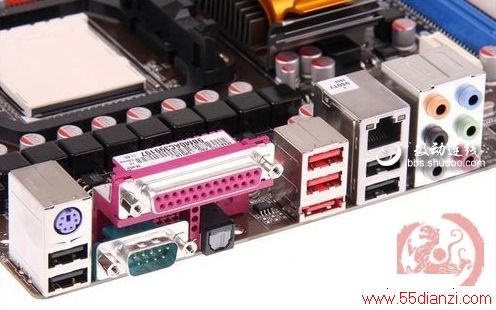

基本被淘汰的打印机LPT接口和COM接口仍存在一些主板上
另外，从有些主板上我们还能看到LPT并行接口（图中很长的粉红色接口）和 COM串行接口（9针绿色接口）。串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。并行接口，简称并口，也就是LPT 接口，是采用并行通信协议的扩展接口。这两个接口的功能基本上已经被USB所取代，普通用户没必要用到。
