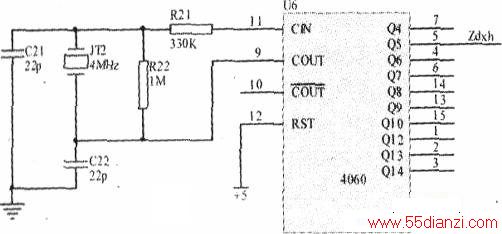

门禁系统振荡电路是发射环节的关键部分,它为天线提供与应答器进行通信所需谐振频率。 本系统选用工作频率为125kHz,采用4MHz晶振,经CD4060进行32分频得到。其电路结构如下图所示。 4MHz晶振经电容C21和C22接地,两电容起滤除谐波成分作用,以便消除干扰得到更好的振荡波形。电阻R21和R22用于改善其波形。
