门禁系统功率放大电路设计

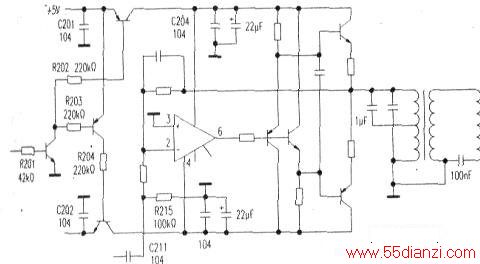

　　门禁系统功率放大电路的设计经分频得到的125kHz方波必须进行功率放大后再送入天线进行发射，其内部电路结构如下图所示。
　　
　　当发送控制端(FSKZ)为高电平时，三极管T201导通，从而使三极管T202、T203、T204均导通，进而为运算放大器TL071和功率放大电路提供+5v和-5v电源。在此T201_T2044个三极管对整个功率放大器来说起到了电子开关的作用。然后将需要放大的信号经耦合电容C211接运算放大器进行反相比例放大，放大后的信号接两并联三极管T205和T206，它们同T207和T208共同实现对信号的射极输出功率放大，经限流电阻R210和R211后送出。另外R210和R211还具有一定的平衡作用。之所以设计电子开关，是因为在对信号进行射极输出功率放大时输出电流非常大，能达到几mA，若功放长时间工作很容易被烧坏。在此考虑到实际制作需要，在单片机上专门用一引脚对此电子开关进行控制。
　　
　　放大的振荡信号需耦合到天线进行发射。考虑到耦合的效率及能量的损失，在此选用双调谐回路进行耦合。首先，在磁芯绕制33匝线圈，在离接地端15匝处抽头经耦合电容C209后接经过功率放大后的振荡信号。线圈的另一端接电容C210后接地构成回路，在频率125kHz时处于谐振状态。由电感的计算公式：L=D为线圈直径(mm)L为线圈绕组长度(mm)'n为线圈匝数，再由谐振时满足公式f=1/2π根号LC可得C=22.8μF，即C210的容值大小选为22.8μF时，电路处于谐振状态。再在磁芯上绕制7匝线圈，用于将振荡信号耦合到天线上。
