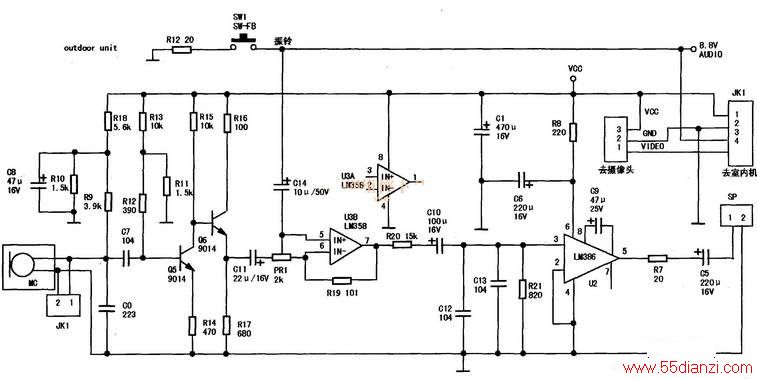

相对于室内机，室外机显得简单得多。当按下室外机叫门键SW-PB后，经过触发线为CD4013BE的第11脚送去一个脉冲信号，从而使室内机从待机状态转变为开机状态，并为室外机提供工作电源VCC，其触发工作过程详见室内机的工作原理分析（2）、（3）。室外机原理图如下图所示，VCC经室外机R18、R9、R10分压后给咪头供电，咪头拾取到的音频信号经过C7耦合再到Q5和Q6两级放大，经C11、PR1和电容C14耦合，把音频信号通过音频线传输到室内机，同时室内机传来的音频信号经电容C14、PR1送到LM358的第⑥脚，经内部放大后，经R20、C10输送到LM386的第③脚进行放大最后从LM386的第⑤脚输出经R7、C5驱动扬声器发出声音。
