电力变压器监测断相报警电路
点击数：7928 次 录入时间：03-04 12:00:14 整理：http://www.55dianzi.com 安全-防盗-报警

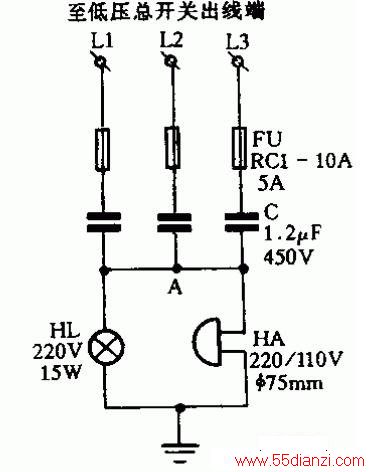

320kVA及以下电力变压器可装设断相报警线路，它能及．时发现断相，杜绝故障。线路如下图所示。
当变压器高压侧运行良好时，三相低压平衡，三相电容器c在A点形成中性点，电压基本上为零，指示信号灯I-IL不亮，电铃I-I．A不发出报警。当高压某一相熔丝熔断时，A点对地产生电压，HL与HA便会发出声光报警信号。
