  自行车是比较贵重的代步工具,本文介绍一种自行车防窃器,它由发射器与接收器两部分组成,发射器安装在自行车上,接收器安放在车主人处或家中。一旦自行车破窃,离开主人6~9米,接收器发出警声,提醒主人注意。该防窃器采用超声波遥控,其工作原理与红外光电报警相似,但具有隐蔽性与可靠性强的特点,电路简单,抗干扰性好,体积不大,很适宜电子爱好者自制,亦有一定的实用价值。

  一、电路工作原理

发射器原理

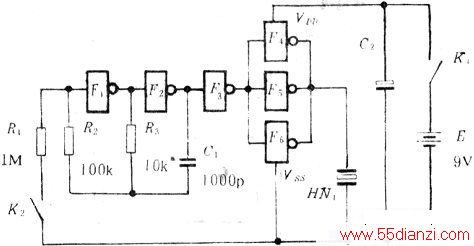

  发射器原理如上图所示。非门F1、F2及R3、C1构成自激多谐振荡器,产生40千赫的振荡信号,经非门F3及F4~F6直接与超声波换能器HN1耦合,从而产生谐振信信号向外界空间幅射.非门F1~F6并联是为了提高门电路的驱功能力。

  K1为电源开关。骑车时,将K1打开,电路失去电源而停止工作,因而它不工作时不耗电。开关A2与车锁联动,将K2安装固定在锁柄的下方。停车时,上锁后将A2开关压下接通,此时虽因K1合上电路通电,但因K闭合使非门F1的输入端为低电平,振荡器不起振,整个发射器的静态亡作电流仅为1μA。当自行车被窃、锁打开后,K2断开.振荡器起振,发射出一串40_千赫的超声波信号。接收器原理

接收器原理

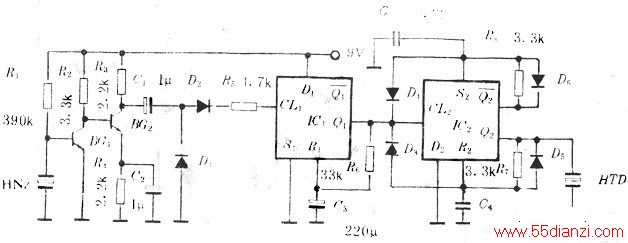

  接收器原理如上图所示。当接收换能器HN2接收到发射器发出的40千赫的超声波信号时,便产生谐振,信号经三极管BG1、BG2组成的直耦式放大电路放大后,由电容C1耦合垒整流电路变成正向脉冲信号,便进入由/cl构成的单稳态触发器,其Q1端变为高电平,在经过5~6秒时间的延迟后才回复到低电平。其目的有两个,一是增强电路的可靠性,二是由Q1端输出一正向脉冲送入到,IC2的CL2端,作为,IC2振荡器振荡的时间控制。IC1、IC2是一片双D触发器CC4013。

  IC2触发器构成一具有启停控制的自激多谐振荡器。CL2端为启停控制电压端。当CL2端为低电平时,由于二极管D3、D4的箝位作用,使IC2D触发器的复位端R2、置位端S2的电压均为0.6V左右,此值小于门限电压VT(VT=1/2VDD).所以触发器维持原状。当有一正脉冲作用于CL2端时,D触发器的输出状态Q2端取决于D2端的输入电压,由于D2端固定接地。

  所以Q2端为低电平。

  当IC1D触发器的Q1端输出暂稳态正向脉冲送入IC2D触发器的CL2端,多谐振荡器起振,其Q2端的高电平通过R8向C5充电,使S2端电位逐渐上升,经过T1 =0. 69R8Cs的时问.S2端电位达到置位电平VT.触发器置位.Q2端变为高电平,Q2端变为低电乎,同时C5通过一二极管D6迅速放电,为下一次充电作好准备。而Q2端高电平通过R7向C4充电,使R2端电位逐渐上升,经过T2:0.69R7C4时间,R2端电位达到复位电平VT,使触发器复位,Q2为高电平,Q2端为低电平,同时C4通过二极管D5迅速放电,为下一次充电作好准备。这样,IC2便完成一个振荡周期。因此,只要此时Icl单稳电路的暂稳态正向脉冲还来结束,IC2多谐振荡器就周而复始地重复上述过程,形成自激振荡。IC2电路振荡重复周期T=T1+T2,两时间常数可以分别进行调节,互不影响。

  IC2电路输出约I千赫的振荡方波信号.压电陶瓷片HTD就获得一个交变电压,由于压电效应,陶瓷片
