本文介绍了CIPH081A防盗报警控制芯片的功能、使用方法以及实用电路。
1.芯片特点及功能
CIPH081A密码芯片是机动车防盗报警密码控制芯片，特别适用于摩托车防盗报警应用领域，用于控制点火系统，也适用于防盗电控门锁的应用领域。
该芯片主要功能有：密码不受掉电影响，可永久保存，用户可随意修改密码；能抗雷电等强干扰信号；寿命有效期较同类产品有显着提高；芯片可通过24COIA EEPROM存储一组用户密码，密码位数高达15位；具有延时声光报警功能。
2.芯片引脚功能

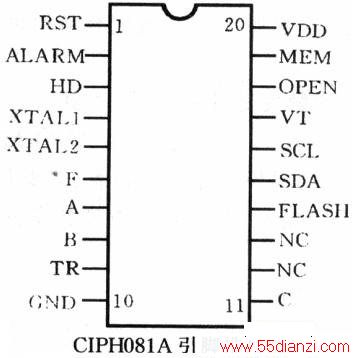

CIPH081A引脚排列如下图所示。各引脚功能如下：
RST:复位输入端。
ALARM:报警输出端，低电平有效，输出可带25mA灌电流负载。电路接通电源lOs后，用户如果没有输入密码或者连续三次输入密码错误，该端将输出60s或者20s低电平，可以启动报警电路发出报警。
HD:按键指示输出端，可直接接蜂鸣器到电源或经270Ω限流电阻接发光二极管到电源。
XTAL1、XTAL2：晶体振荡器接人端，接6MHz晶振。
F:双功能键接人端，低电平有效。设置密码时，由该键实现输入密码的存储功能，开锁时，该键实现输入密码与存储密码的比较功能。
A:十进制密码位数确认功能键接入端，低电平有效。该键确认由B、C两个数字键输入的十进制数。
B:累加l数字键接入端，低电平有效。该键每有效一次，数字累加1。
C:累加3数字键接入端，低电平有效。该键每有效一次，数字累加3，与B键配合使用可加速密码输入速度。
TR:外部触发脉冲输入端，正脉冲有效。当外部有触发脉冲输入到该端时，端ALARM输出60s报警电平，驱动报警电路发出报警，与此同时，在端FLASH输出60s闪光信号，控制摩托车方向灯发出闪光报警。
GND：电源地。
NC:无用端，悬空或接20kΩ上拉电阻。
FLASH:报警闪烁信号输出端，占空比为3:2，接通电源10s后，若无密码输入，该端输出闪烁信号，驱动继电器来控制机动车的方向灯发出闪光报警。
SDA:数据输入输出端，直接接24COIA的端SDA。
SCL:时钟信号输出端，直接接24COIA的端SCL。
VT:电源控制输出端，低电平有效。CIPH081A
芯片对24COIA进行读写操作时，该端输出低电平，操作完毕，该端恢复高电平。该端可控制对24COIA EEPROM存储器加电或断电。
OPEN:秒开锁脉冲输出端，低电平有效。可驱
动机动车辆点火系统点火或电控锁体开启。
MEM:密码设置功能输入端，低电平有效。该
端接地时允许修改密码，悬空时禁止修改密码。
VDD:电源正，接2.7～6.OV直流电源。
3.操作方法
3.1存储密码方法
使端MEM接地，由A、B、C三按键输入十进制密码后，按一个功能键F，如果听到嘟…的声音，表示输入密码已存储到24COIA EEPROM中，同时在端OPEN输出1s开锁电平，否则表示输入密码被拒绝，当确认端MEM可靠接地后按上述方法重新输入密码。密码设置好后，将端MEM与地断开（悬空）即可，以防别人修改密码。
3.2密码输入方法
CIPH081A采用了精简十进制数输入键盘，十进制密码输入方法由A、B、C三按键配合使用来实现。例如输入“07328271201”密码，最快输入方法如下：
3.3开锁方法
首先按一下键ST激活芯片正常工作，然后输入正确密码后按一下功能键F，端OPEN将输出一秒钟开锁电平，经驱动后控制点火系统点火或开启电控锁体。
4.典型应用电路

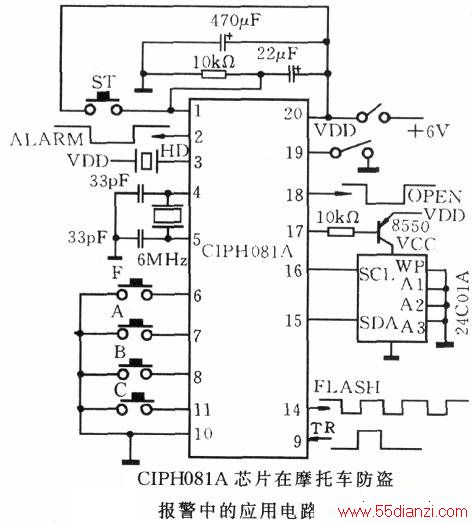

上图为CIPH081A芯片实用电路，该电路为摩托车防盗报警核心电路，省去了摩托车点火控制电路部分。
上图 中，24COIA是串行EEPROM存储器，用于存储用户密码，其中，Al、A2、A3是器件寻址编码输入端，使用单片24COIA时，Al、A2、A3接地；VCC是电源接入端，通常接2.7～5. SV直流电源：
SCL是串行时钟输入端，SDA是串行数据输入输出端。
