BEMAZ停车语音提示器在司机停车时会发出“停车,请挂空挡,拉紧手刹”音,以提醒司机并执行正确操作,把车停稳。

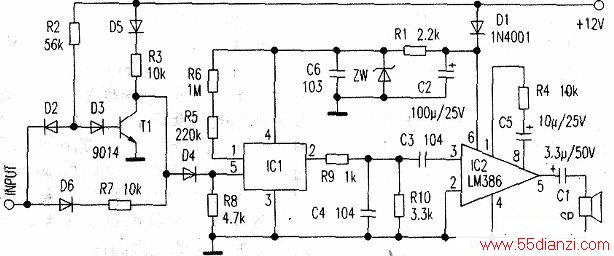

现据实物绘出电原理图如下图所示。
由电原理图可见,该装置由触发控制、语音芯片及语音放大三部分组成。其中,T1及其附属元件构成触发控制电路,该部分电路由12V电源直接供电。
平时,、12V电源经R2、D3为晶体管T1提供基极电流,使T1深度饱和,其集电极电位为低,语音芯片IC1无语音信号输出;停车时,输入端‘Input接地,使T1基极电位趋近于零,Tl截止,其集电极电位为高,语音芯片IC1受正脉冲触发。
语音芯片IC1软封在印制板上,12V电源经R1降压、zw稳压、C6滤波后为其提供3.6V工作电压。当IC1受正脉冲触发时,其语音信号由②脚输出,经R9、R10分压后由C3耦合至集成功放IC2的③脚,经IC2放大后驱动扬声器sP发声。
本装置在输入端Input触发接地时,只发出一段“停车,请挂空挡,拉紧手刹”提示音,若输入端稳定接地,则将连续、重复发出上述提示音。
