水文是防汛防旱工作的耳目，水文设施的良好运作是及时准确地为防汛防旱、水资源开发利用提供水文信息的基础保障，然而水文测站由于受测验条件和要求的限制，一般都选建在野外偏僻之处，当地老百姓的法律意识淡薄，缺乏对水文工作重要性的认识，水文设施遭破坏和盗窃的现象时有发生。特别是近年来水文测报现代化建设步伐加大，自动测报站点没有安全保护措施，水文设施保护形势不容乐观。如果相关设施和设备遭到破坏，将对测报工作和经济造成重大损失，因此，水文设施安全保障工作的意义非常重大。如果能在水文设施建设的前期规划中将保护系统一并考虑，建成一套防盗报警系统，将有力的保障水文设施的安全。
系统设计目标
通过在水文设施保护范围内安装各种传感探测器进行昼夜监控，当监测到警情时，通过现场报警主机发送警告并拍照，同时传送至值班室报警接收计算机，将准确显示报警信息和图像信息，可采取自动报警，以确保水文设施安全。
系统组成
该系统由微电脑控制主机、图像存储/回放模块、防盗传感器、图像传感器、图像监控组件、报警组件等组成。
系统设计思路
微电脑防盗控制主机设计采用高速单片机作为主控芯片，是整个系统的核心。微电脑防盗控制主机具有多路报警信息采集功能，是对多路报警信息和图像信息进行处理，通过预先设计的程序对图像存储/放像模块、报警组件、图像监控组件等进行控制。
图像存储/回放设计考虑到系统的设计成本和应用率，不采用价格昂贵硬盘录像机，而采用价格相对低廉的64幅黑白视频图像存储/放像模块。该模块是采用微电脑CPU控制及图象DSP处理技术，可循环存储并查看64幅黑白照片资料。拍摄的照片在内置的图象存储IC中保存，无需额外的保存装置。模块设有“影象移动侦测”功能，在摄象机焦距控制点发生物体或人体移动变化时，模块会自动拍照存储1幅图像照片。模块还具有时间日期显示功能，在图像监控中，监视器图像的下方会显示时间、日期，并且在拍照时照片中会自动记录下时间，便于存档查看，由于图像记录方式为RAM模式，断电图像会丢失，设计时，模块中含有备用电池。
防盗传感器选用、设计1、热释电红外传感器，它是一种能检测人或动物发射的红外线而输出电信号的传感器。该传感器加上光学透镜后，其检测距离可大于7m，适合安装在办公室、缆道房、仓库、观测场等场所，该传感器传输方式有无线和有线两种。2、门磁传感器。它是采用霍尔元件制作的防盗传感器，适合安装在门、窗上，该传感器传输方式有：无线和有线两种。
报警组件设计报警组件由语音模块、报警讯响器、信息接入设备等组成。
1、语音模块：采用最先进的美国单片语音处理录放模块。该模块采用大规模集成电路技术，全贴片超小型设计、语音任意录抹放、断电语音保存、微功耗、直推喇叭、音质清晰自然，可以自行录制报警和警告信息，如：“水文设施重地，他人严禁入内，系统已对你进行了监控和拍照，请你马上离开！”
2、报警讯响器：采用高响度报警喇叭，其具有110分贝的响度，足以对入侵者产生威慑，该模块可以和语音模块配合使用。
3、信息接入设备：该设备可以把报警信息通过电话或短信的方式通知值班人。图像监控组件的设计图像监控组件由：图像传感器、监视器、云台组件等组成。
1、图像传感器：考虑到方便安装、系统成本和隐蔽性、图像存储/放像模块等原因，图像传感器采用带有夜视功能的针孔式黑白摄像机。可以通过无线影音传输设备进行图像的无线传输。2、监视器：由于图像传感器和图像存储/放像模块是采用黑白模式，监视器可采用4寸-9寸的黑白监视器或电视机，也可根据用户需要配置。3、云台组件：用来控制图像传感器的方位，对设防区域进行全方位的监控。该设备可根据用户需要配置。
系统工作原理
防盗传感器和图像传感器安装于需要设防的区域，微电脑控制主机和图像监控器安装于人员值班房间，如有人员进入防范区域，微电脑控制主机会立即做出响应：首先，系统先拍摄一幅防范区域现场图像，并向入侵者连续发出语音警告信息：“水文设施重地严禁入内，系统已对你进行了监控和拍照，请你马上离开！否则，系统将通知公安部门将对你采取强制措施！”，如果在20秒内入侵者还不离开，系统就会对防范区域现场进行连续拍照（最多64幅），并向值班室人员发出报警信息和图像信息，同时也可通过其他接入设备自动拨打设置在主机内的电话或手机号码进行语音或短信息报警。

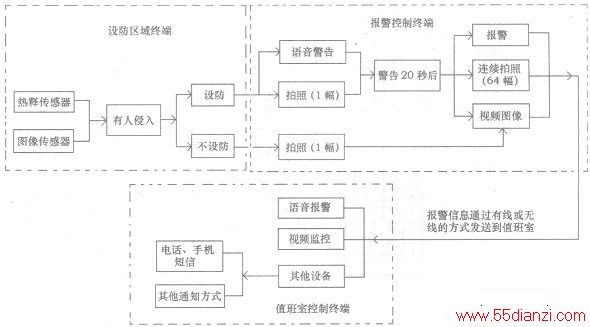

如果入侵者的破环和盗窃行为已经实施，事后可以通过翻阅图像存储模块中的存储的图像向警方提供破案线索。系统原理图如下图所示。
结语
本文针对水文设施防盗系统的构想正处在设计试验阶段，有待在实践应用中不断完善。相信随着水文现代化信息化进程的加快，对水文设施保护意识的加强，水文设施防盗系统将大有可为。
