防窃用防窃听的电话侦检器

    电话侦检器安装在室内电话接线盒处，当有人试图在电话外线（从交换机用户电路出线到侦检器之间）任何一处并机使用时，电话侦检器立刻将电话外线环路’，强迫电话线上的电压降至3.6V以下，使得窃用电话机不能正常拨号，同时电话侦检器上的发光二极管点燃。窃用者摘除电话机后，线路恢复正常。

    电话侦检器对主人所接电话的使用毫无影响，但当主人通话期间怀疑有人窃听时，可按下电话机键簧，如发现电话侦检器上的指示灯亮，则说明有人窃听，这时，电话侦检器会产生报警音对窃听者进行警告。

    电话侦检器无更换电池的麻烦，平常不工作时漏电流小于2.5μA（无窃用机时）。

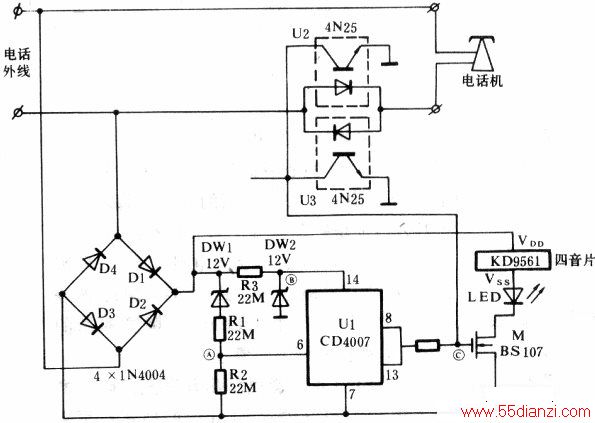

    电话侦检器电路如图所示。外线有48V电压经D1～D4极性导向后使B点电压约为12V，A点电压约为10.9V，经ULCD4007反相后，使C点电压为ov，场效应管M截止，故发光二极管及四音片KD9561都不工作。

    当窃用者在外线并机使用时，B点电位约1.7V，外线电压小于12V，DW1不能被击穿，A点电位为0V，经Ul反相后，在C点形成约1.7V的电位迫使场效应管M导通，此时发光二极管LED发光，四音片KD9561在线路上产生报警音。而主人的电话机摘机后，虽然也使外线电压下降，但由于光耦U2或U3工作，迫使C点电位为ov，确保发光二极管LED及四音片KD9561不能工作，从而不影响主人的正常使用。
