随着经济的发展和生活水平的提高，个人安全和财产安全越来越被人们重视。为了不受到伤害和损失，就需要有安全的报警系统。现在的报警系统多数是以单片机作为主控制器，连线复杂，可靠性和稳定性不高[1-2].针对以上不足，本文利用EDA技术对报警系统进行设计，系统以CPLD芯片作为控制核心，采用VHDL语言硬件描述来实现远程的智能报警，结构和接口简单，工作可靠性高。
1系统原理和组成
系统组成框图如图1所示。系统由两部分组成：外围电路和CPLD控制电路。外围电路包括检测电路、语音电路、DTMF拨号电路、摘机/挂机电路、时钟频率电路、电源电路。CPLD控制电路包括电话信号音检测模块、双音多频信号DTMF收发时序模块和摘机/挂机控制模块。外围电路和CPLD控制电路相协同来实现系统的报警。
系统工作原理：当有人非法进入室内时，检测电路中的传感器便采集到入侵信号，入侵信号会启动摘机/挂机控制模块控制摘挂机电路实现电话摘机。摘机后，电话信号音检测模块识别电话系统的状态是否处于可拨号状态。如果是，则DTMF收发时序模块控制DTMF拨号电路以双音频DTMF方式拨预定的电话号，语音电路播放所要报警的报警信息;否则，通过摘机/挂机控制模块控制挂机电路实现电话挂机，延时后再拨。
系统中检测、DTMF拨号、摘机/挂机等功能使用硬件电路来实现，电话语音识别、DTMF收发时序、摘机/挂机控制等功能使用软件编程来实现。
2系统外围电路
2.1检测电路
本系统采用热释电红外传感器P228进行探测[3]，检测电路如图2所示。当有人进入时，P288检测到的信号经C11高频滤波直接输入到放大器IC1进行低噪声、高稳定放大。当IC1输出电压高于IC2的基准电压时， IC2也输出高电平，驱动光电隔离器4N25导通，输出入侵信号EN，作为报警系统的启动信号提供给主控电路。
2.2语音电路
语音电路用于录制和播放所要报警的语音信号或其他报警信息，相应信息可由用户预先设定并可随时修改。本系统中的语音电路选用语音录放芯片APR9600.录音时外部音频信号经芯片APR9600内部具有自动增益调节的话筒放大器放大，由内部滤波器和采样电路处理后存入专用快闪存储器Flash RAM中。放音时芯片内部逻辑电路从Flash RAM中取出信号，经过一个低通滤波器送到功率放大器，然后经音频功率放大器放大后输送到电话线路上，电路如图3所示。
2.3 DTMF拨号电路和摘机/挂机电路

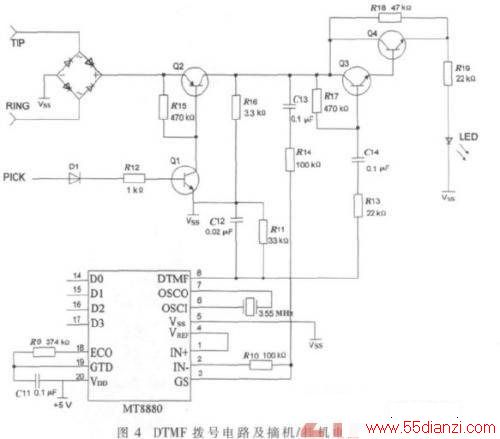

DTMF拨号电路是整个系统的关键部分，它的运行状态决定了系统的可靠性。本系统采用专用双音频解码集成芯片MT8880，MT8880是专门用于处理DTMF信号的专用集成电路，具有接收和发送该信号的双重功能，其电路如图4所示。MT8880以1、2脚IN+、IN-作为DTMF的输入端，对应内部一个差分放大器，可以双端输入，又可单端输入，本电路采用单端输入。8脚是DTMF信号的输出端，主控电路将预先存储的电话号码通过数据线D0～D3送入MT8880内部的数据缓冲器，此时RS和R_W都是低电平，数据写入TDR，再通过内部线路处理，利用D/A变换，在电路选通CS=0时，从8脚输出标准的DTMF信号。MT8880输出的DTMF信号不能直接与电话线连接，因为36 V左右的电话线空载电压极易烧毁MT8880，故在它们之间通过一个放大器与电话线路相接，此放大器可以用运放也可以用分立电路，图4为分立电路。
摘机/挂机电路主要由Q1、Q2、D1、R12构成，利用Q1和Q2的截止和饱和起到开关作用，从而实现摘机和挂机。

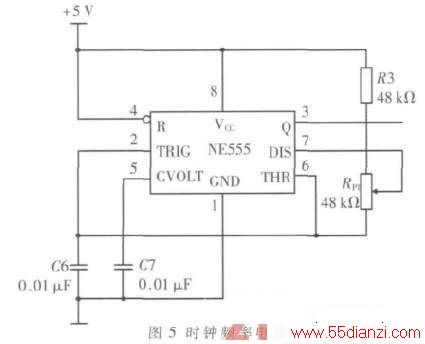

DTMF拨号电路和摘机/挂机电路的工作过程：当需要向电话网发送预先存储的电话号码时，PICK=1，通过D1和R12使Q1和Q2处于饱和状态。从电话线TIP和RING两端来的电压使Q3和Q4得到正常偏置处于放大状态，此时R_W=0.使MT8880的CS=0，芯片被选中，DTMF信号从MT8880的8脚输出，经过R14、C18送到Q3的基极，经Q3、Q4的放大后从电话线路输出，此时发光管LED点亮显示发送状态，平时非发送状态时，PICK=0，Q1、Q2、Q3、Q4处于截至状态，CS=1，MT8880不能被选中，它的8脚内部电路处于高阻抗状态，电路与电话线隔离，不影响正常电话机的使用。接口电路由电话线电压供电，平时36 V左右，工作时为9 V. 2.4时钟频率电路时钟频率电路由555定时器和外接元件R3、RP1、C6构成多谐振荡器，脚2与脚6直接相连，如图5所示。电路没有稳态，仅存在两个暂稳态，且不需要外接触发信号，利用电源通过R3、RP1向C6充电，以及C6通过RP1向放电端放电，使电路产生振荡，从而在输出端为主控电路提供1.1 kHz的时钟频率。
3 CPLD的系统设计和逻辑仿真

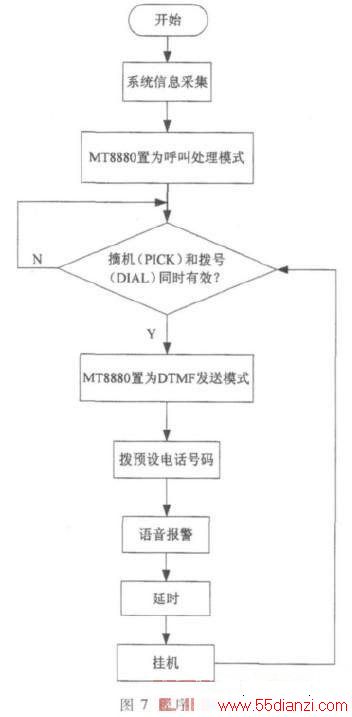

系统控制核心CPLD的三个控制模块都是采用VHDL语言编程来实现的[4-5]，其中电话信号音检测模块DJF1用来检测公用电话网络传递的语音信号，摘机/挂机控制模块DJF2用来控制摘机/挂机电路，实现电话的接通和关断，DTMF收发时序模块DJF3控制DTMF拨号电路自动拨打预先设定好的电话号码。系统的主程序流程图如图7所示。
系统的工作过程：当红外传感器检测到人体入侵信号EN后，摘机/挂机控制模块启动并产生摘机信号PICK，使摘机/挂机电路进行摘机。摘机后，DTMF收发时序模块将MT8880设置为呼叫处理模式。然后电话信号音检测模块通过对IRQ的计数判别电话音是否为拨号音。如果不是拨号音，则电话挂机，然后再摘机重拨。如果是拨号音，则MT8880设置为DTMF发送模式，同时MT8880拨打预置电话和发送语音报警信号。发出报警信息后延时，电话信号音检测模块检测电话音是否为回铃音。如果是，则延时挂机;如果不是，则挂机重拨。
CPLD芯片采用的是ALTEra公司的EPM240芯片，该芯片具有片内存储器，系统掉电和复位后不用重新向芯片下载程序就能正常工作。系统设计完成后，对三个功能模块进行逻辑编译、逻辑综合及优化、逻辑布局布线、逻辑仿真，然后将生成的配置文件下载到CPLD芯片。将功能模块进行时序仿真验证，仿真波形如图8所示，可以看到功能模块达到所期望的逻辑功能。
本文采用CPLD控制核心实现了智能报警系统。由于利用EDA技术进行系统设计，外围器件少、体积小、功耗低、可靠性高。通过修改VHDL源程序就可以增加一些新的功能，提高了设计的灵活性，具有较好的应用前景。
