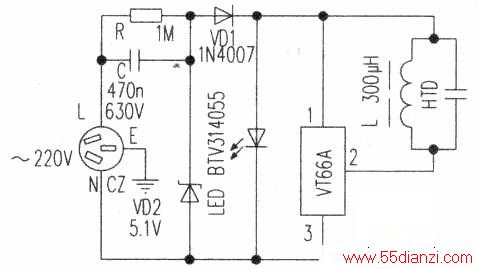

电路如下图所示，插座CZ两火线L和零线N之间，当CZ无电时，电路不工作。当市电恢复供电时，市电经电容C（耐压不小于450V）降压，VD1半波整流、VD2(5.1Y)稳压后，使VT66A工作，蜂鸣器HTD发出音乐声，LED发光，告知市电恢复供电，R是C的泄放电阻。LED选用BTV314055型电压型发光二极管，其内部含有限流电阻，额定工作电压5V，工作电流15mA，功率l00mW，峰值波长700nm，发光颜色为红色，发光强度大干2mcd。
若将电路接在CZ的火线L和地线E之间，则电路变成漏电检测器，如用电负载发生漏电电路会发出声光报警。
