某厂2×2500平方米特大型高炉供料配电电泵系统的建筑物包括1个大型高压配电室、一个电缆隔层、2个大型低压配电室、8个变压器室、2个主控室。其主体分布情况是：一楼高压配电室、直流室、变压器室：二楼是电缆隔层，三楼是9#高炉和10#高炉低压配电室和主控室。这么复杂的电气建筑布局，在无人值守的情况下，要随时监控电气室内消防情况，必须安装一套大型火灾报警系统。该系统电气建筑火灾报警使用了JB-QB-HY6200联动型火灾报警控制器。该系统电气建筑火灾报警使用了JB-QB-HY6200联动型火灾报警控制器。
JB-QB-HY6200型火灾报警控制器是多回路壁挂式联动型控制器。由报警单元和直接控制盘两部分组成。直接控制盘有8组输出，可手动或自动控制外部设备。控制器最大可配4个回路。每个回路可接模拟探测器99个，编址模块63个。系统每个回路都可以混合使用传统型和智能型探测器。
JB-QB-HY6200型火灾报警器具有LCD显示层，可以显示报警点位置。报警时，有声光信号发出，并有报警纪录打印小纸条，并有预开、火警、联动、主电、备电、手动、自动、系统故障等指示信号灯，供料系统电气建筑火灾报警系统如上图、中图、下图所示。
一楼为高压配电室，是消防的重点监控对象。一楼有1个大型高压配电室、1个直流室、8个变压器室。在高压配电室的两列，安装了7个吸顶式智能感烟器，南列4个，北列3个。在直流室安装了1个吸顶式智能感烟器。每个变压器室安装一个智能式感烟器，直流室和高配室为1个检测回路。8个变压器室和二楼电缆隔层为一个检测回路。每个回路由智能式感烟探测器、人工报警按钮和模块箱组成。
感烟探测器型号为JTW-BD-ZM995。智能式感烟探测器采用电子编码方式。JTW-BD-ZM995智能感烟器技术参数为：工作电压24VDC，对射距离lOOm．工作电流≤15mA，对射最小距离9m，两侧保护距离左右≤7m。
感烟器串联在一起进入模块箱，模块箱型号为HY6800。内置解码电路将感烟器检测信号进行解码，输出到HY6200控制器。若有火灾信号，HY6200的LCD屏上将显示火灾地址，并发出声光报警。

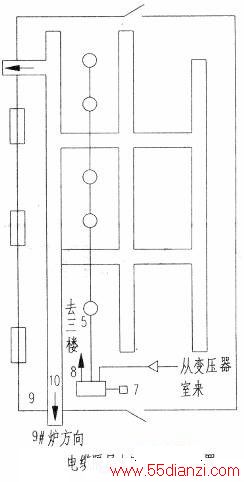

二楼为电缆隔层。三楼9#高炉和10#高炉低压配电室电力电缆及控制电缆．均穿过楼面进入二楼的电缆隔层，上电缆桥架进入现场设备。电缆隔层是放火重点检测部位，也是火灾多发部位。在电缆隔层安装5个智能式感烟器，1个手动报警按钮，1个模块箱。智能式感烟器串联进入模块箱进行解码。二楼的模块箱还接收8间变压器室感烟器信号。变压器是油浸式的，也是火灾易发点，是火灾重点监控对象。每间变压器室安装1个智能式感烟器，8间变压器室感烟器串联进入二楼模块箱。模块箱解码输出信号送入HY6200控制器。当电缆隔层和变压器室发生火灾苗头时，HY6200将发出声光报警信号，提醒主控室、值班室到报警地址察看。

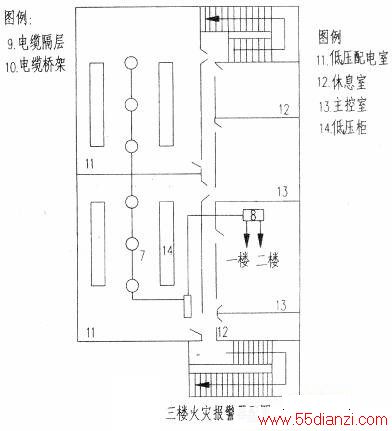

三楼有9#高炉上料主控室，10#高炉供料低压配电室，10#高炉上料主控室。
每个供料低压配电室安装有3个智能式感烟器，9#高炉供料低压配电室安装有模块箱。6个感烟器串联在一起进入模块箱，解码输出信号送入HY6200火灾报警控制器。
HY6200火灾报警控制器由以下部件构成：+12V、+24VDC开关电源、微处理器控制板、LCD屏、报警喇叭、显示灯、输入键盘、信号灯、2个12V蓄电池。
HY6200安装于9#炉上料主控室内。一旦火灾报警器发出声光报警信号，值班人员要到报警地址察看并进行处理。微处理控制板对3路串行报警数据信号进行处理，在报警状态下，得出报警地址。为了判断报警器动作准确性，应定期按每层楼手动报警器按钮，看报警器是否能正常报警。若不能报警，则需要进行修理。应定期进行感烟探测器测试，若不能报警，则进行更换。定期断开HY6200市电进线开关，看营电池能否保证正常供电，让HY6200正常工作。
